コンクリート試験【供試体作成】 テーブルバイブレーター

※画像をクリックすると
 拡大表示されます

製品番号 KC-339
製品名 テーブルバイブレーター
カテゴリ コンクリート試験【供試体作成】
試験方法 コンクリート強度試験用供試体の作り方
規格番号 JIS A 1132

リニューアルしました

紹介動画・記事

【テーブルバイブレーター】インバータ付き!のご紹介情報ブログへリンク

仕様・詳細

【KC339】テーブルバイブレーター

振動起振部には2個の振動モーターを設置していますので、安定した振幅が得られるようになりました。
※画像はインバータ付きです



<共通仕様>

振動数 2,770vpm / 50Hz
3,324vpm / 60Hz
振幅 1mm
電動機 200V  330W × 2
電源 3φ3W (3相)
AC200V 5A
ケーブル長:3m(標準)




<仕様>

KC-339-A テーブル寸法:450mm × 450mm
質量:約174kg
KC-339-B テーブル寸法:
450mm × 600mm

質量:約185kg
KC-339-B_テーブルバイブレーター
KC-339-C テーブル寸法:600mm × 600mm
KC-339-D
【インバータ付】
テーブル寸法:
450mm × 450mm
KC-339-D_テーブルバイブレーター450×450

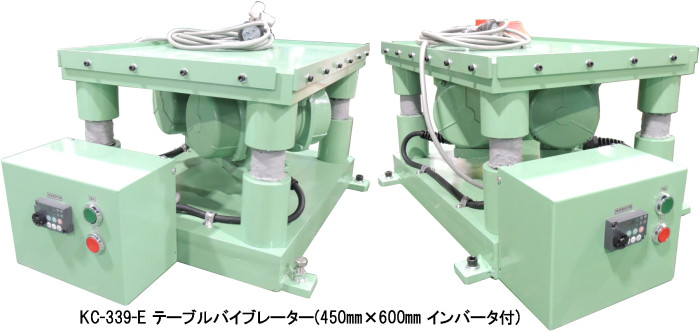

KC-339-E
【インバータ付】
テーブル寸法:
450mm × 600mm
KC-339-E_テーブルバイブレーター450×600
KC-339-F
【インバータ付】
テーブル寸法:
600mm × 600mm
KC-339-F-テーブルバイブレーター600×600インバータ付本体(塗装)




【オーダーメイド設計】モールドの種類に合わせて試験が可能!

JIS A 1132「コンクリートの強度試験用供試体の作り方」に基づき、 十分締め固めることのできる性能のものとして、振動台式振動機(テーブルバイブレーター)をプロパー製品として製造しております。



お客様のご要望により、モールドの種類に合わせて試験可能なテーブルバイブレーターを設計・制作も承ります。
各種モールドのサイズ・形状で設置方法が異なり、付属品の交換により、各種試験が可能です。

情報ブログ用(KC-339-D)3
