リニューアルデジタルコーントロペネトロメーターα ロードセルによるデジタル表示 実用新案登録 第3183667号

デジタルコーンぺネトロメーターのここが凄い!『5つのポイント』+オプション

  • 貫入作業者が一人で読み取り可能

    貫入作業者が一人で読み取り可能

    数値は荷重計上面の操作パネルに表示されるため、貫入作業者が一人で数値の読み取りやゼロ設定ができます。

    数値は過重計上面の操作パネルに表示
  • NEWサンプルホールド機能搭載

    サンプルホールド機能搭載

    貫入試験中、ホールドボタンを押すだけで瞬時に荷重値の表示を保持するため、
    簡単・正確に測定可能になりました。

    ※デジタル表示で貫入荷重値が読み取れ計測精度も±1%を十分に確保しています。
  • NEWセレクタースイッチで簡単モード切替

    セレクタースイッチで簡単モード切替

    荷重モード・コーン指数モード(大・小)の切替が、操作パネル上で簡単に選択できるようになりました。

  • 偏荷重に強い

    偏荷重に強い

    従来の力系では両手にて均等に力をかけないと偏荷重が生じて正確な計測ができませんでしたが、本製品では偏荷重の掛からない構造を採用しており、より正確な計測ができます。

  • 現場で手軽に扱えます

    現場で手軽に扱えます

    持ち運びに便利
    ・試験装置は組立式でコンパクトに収納可能
    ・単4アルカリ乾電池2本による電池駆動タイプ

    耐久性・防水性の向上
    ・耐久性を持つロードセルを使用
    ・衝撃や過負荷に強い構造
    ・IP64相当の防水性能を有し、多少の降雨でも貫入試験可能

  • オプション

    データ出力機能付きで試験データを簡単取り込み!

    データ出力機能付きで試験データを簡単取り込み!

    データ出力機能により、試験データを取り込む事が出来る為、データの作成・保管が簡単です。

コーン指数計ソフト付きでqc値を簡単自動計算!

デジタルコーンぺネトロメーターを別仕様に!『コーン指数の表示モード』

≪別仕様≫コーン指数表示モードのご説明

別仕様で底面積6.45cm²のコーンを使用した場合のコーン指数値を表示させることが可能です。
液晶部分に貫入荷重値ではなくコーン指数値を表示させます。
設定の変更には当社でも作業が必要となりますので、出荷時または校正時にご指定下さい。

※コーン及びロッドの重量をキャンセルして貫入試験を実施することが出来ます。

≪コーン指数表示モード用パネル≫≪コーン指数表示モード用パネル≫
計算されたコーン指数値(kN/m²)を表示します。

コーン指数表示モード

製品構成と仕様

主な仕様<荷重計>

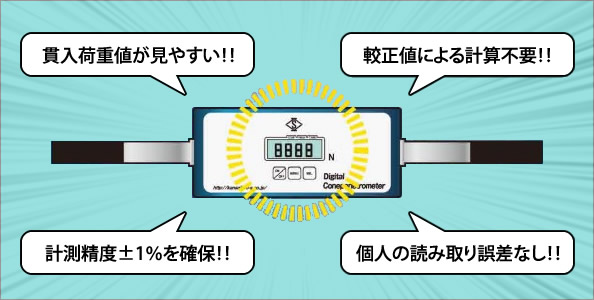

貫入荷重の計測にロードセルを使用しており、デジタル表示で貫入荷重値が読み取れます。

その為、較正値による計算をする必要が無く計測制度も±1%を十分に確保しています。

また、従来のアナログ荷重計ではダイヤルゲージの針の飛びや揺れなどで正確な測定が困難でしたが本製品はデジタル表示を読むだけなので個人の読み取り誤差なく簡単正確に測定できます。

型式 KS-228
最大荷重 1000N
最小表示 1N
液晶表示 文字高 12.7㎜
電源 単4アルカリ乾電池×2
電池寿命 連続店頭3000時間
質量 2.7kg
外形寸法 W440×H105×D83
※国家標準に連鎖した検査成績書付。

荷重計の単品販売

荷重計のみの販売もいたします。お手持ちのロッド、コーンを使用してデジタル表示で計測できます。接続ねじ部につきましては各サイズ取り揃えております。お問い合わせください。

正しくお使いください

貫入荷重を測定する以外の用途では使用しないでください。

予告なく仕様及び外観を変更することがあります。

製品構成

  • 荷重計
  • ロッド(φ16mm×500mm)9本
  • 先端ロッド(φ16mm×コーン含む長さ500mm)1本
  • コーン大(底面積6.45cm²)1個
  • コーン小(底面積3.24cm²)1個
  • スパナ 大1本、小2本
  • 携帯袋
製品構成1
製品構成2
製品構成3

カタログ

カタログ
PDFによる製品カタログ ダウンロード
PDFのダウンロードについて

PDFファイルをご覧いただくにはAdobe Readerが必要です。
Adobe Readerがインストールされていない場合は、左のアイコンをクリックして、ダウンロードした後インストールしてください。
Adobe readerをインストールするとPDFファイルがご覧に頂けます。
詳しくは、アドビシステムズ株式会社のサイトをご覧ください。

Get Adobe Reader

デジタルコンペネトロメーターの使い方
