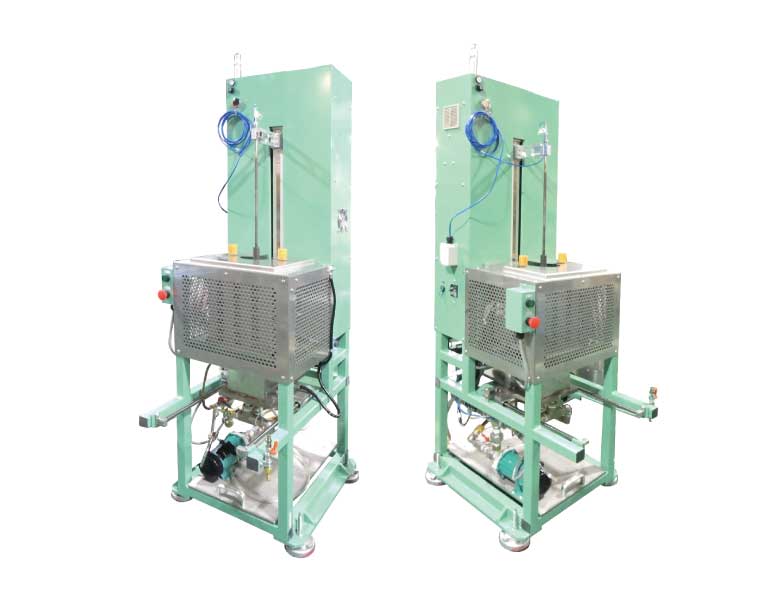

【オーダーメイド】焼入液冷却温度測定装置

焼入液冷却温度測定装置をオーダーメイド製品としてリリースしました。

焼入液冷却温度測定装置は、焼入れ工程で使用される冷却液（水溶性冷却剤など）の冷却性能を定量的に評価するための装置です。
高温に加熱した金属試験片を冷却液に投入し、そのときの温度変化（冷却温度）を記録することで、冷却能力や焼入れ品質を把握できます。本装置は、焼入液の冷却特性を正確に測定するために設計された自動測定システムです。
——————————————————————————–

1.　各部の名称

2.　焼入液冷却温度測定装置の主な特長

1. ボタン一つで試験開始「完全自動運転モード」

試験棒をセットし、自動運転の「開始」ボタンを押すだけで、以下の工程をシステムが完璧にコントロールします。

• 自動加熱制御
加熱炉および試料（冷却液）をPID制御で正確に設定温度まで加熱・保温します。
• 自動搬送システム
シリンダが自動で原点復帰、加熱位置、冷却位置へとスムーズに移動します。
• 自動記録開始
冷却液への投入と同時にデータ記録を開始し、設定条件（時間または温度）に達すると自動で終了・保存します。

2. 高度な解析機能と視覚的なグラフ表示

取得したデータは即座にグラフ化され、焼入性能の評価に必要な指標を自動計算します。
• 多彩なグラフ表示
「冷却速度曲線」に加え、「蒸気膜段階接線」や「沸騰段階接線」を表示・非表示切り替え可能です。
• 自動計算項目
特性温度、特性時間、最大冷却速度、特定の温度区間における冷却時間を瞬時に算出・表示します。

3. スムーズに作成できる「成績書作成機能」

試験後のデータ処理は、付属ソフトウェアにより一括して行うことができます。
専用の「成績書作成画面」により、複雑なデータ処理作業を効率化します。

• 簡単3ステップ
「①ファイル選択」→「②データ変換」→「③データ書込」の順に進めるだけで、報告書形式のデータが完成します。
• 柔軟な出力形式
作成した成績書は、直接印刷するだけでなく、Excel保存やPDF保存にも対応しており、ペーパーレス化やデータ共有をサポートします。

4. 充実した安全性とカスタマイズ性

• 万全のエラー検知
過昇検知、温度センサ異常、流量下限、感震センサ作動など、多数の異常検知機能を搭載。


異常発生時はブザー（設定によりON/OFF可）と画面表示で即座に知らせ、安全を確保します。


• 詳細な設定
加熱炉や試料ヒータの制御方法（ON/OFFまたはPID）や、各センサの校正値など、運用に合わせた詳細な設定が可能です。

——————————————————————————-
焼入液冷却温度測定装置は、試験の再現性と作業効率を大幅に向上させ、品質管理や研究開発の現場を力強く支援する装置です。
関西機器製作所では、お客様のニーズに合わせた各種試験機・専用装置を設計から製作まで一貫して対応しております。
ご相談やお見積もりなど、どうぞお気軽にお問い合わせください。
