製品紹介
※画像をクリックすると
拡大表示されます
| 製品番号 | KS-73 |
|---|---|
| 製品名 | ロードセル付分離式ジャッキ A:50ｋN B:100ｋN C:200ｋN |
| カテゴリ | 土質試験機【平板載荷試験】 |
| 試験方法 | 基礎地盤の平板載荷試験方法 |
| 規格番号 | NEXCO試験法 502 |
仕様・詳細

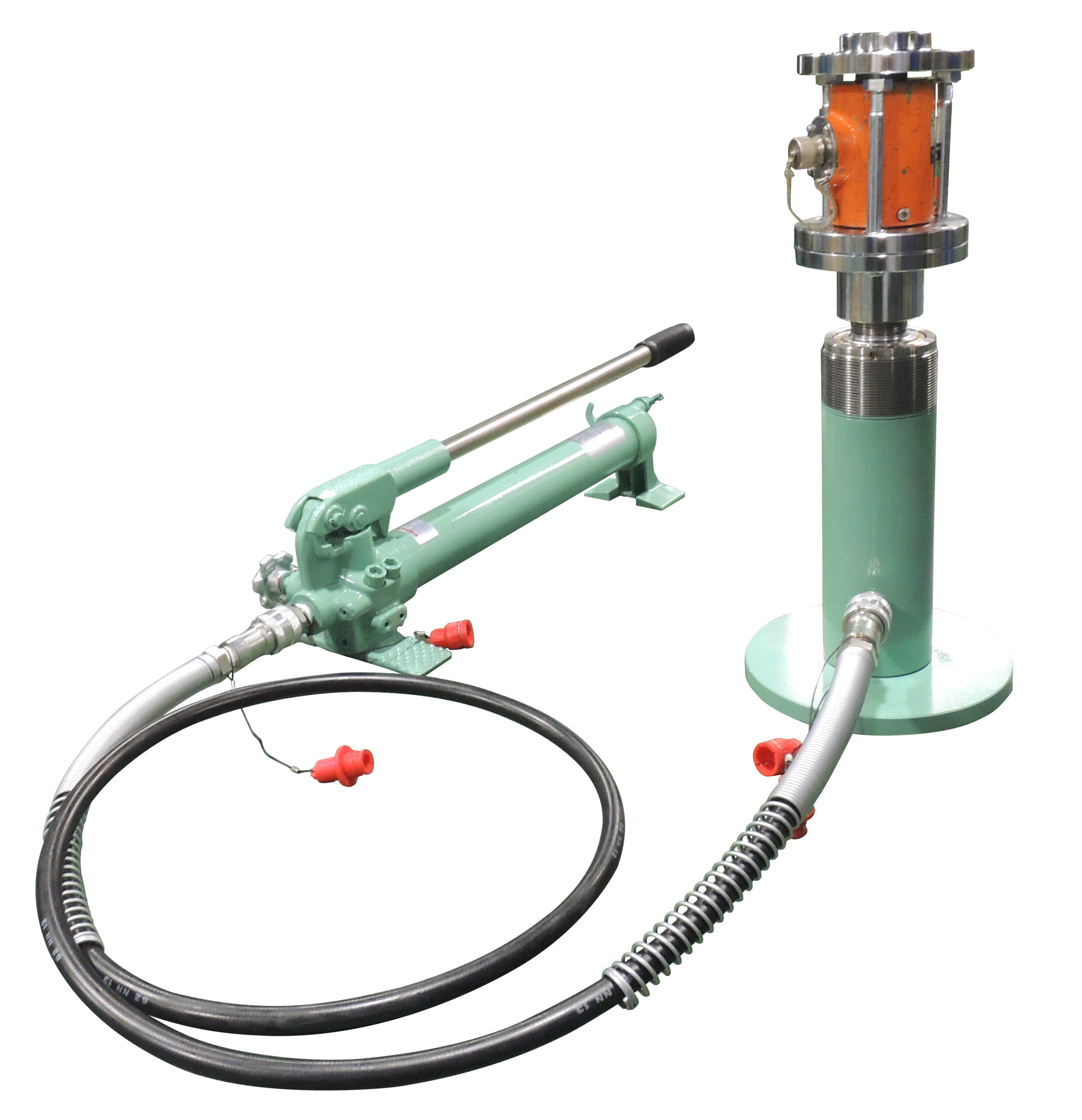

ジャッキ本体と手動式油圧ポンプが高圧ホースをかいして接続されており、ジャッキを遠隔で操作できます。

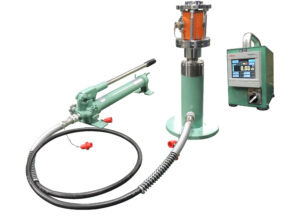

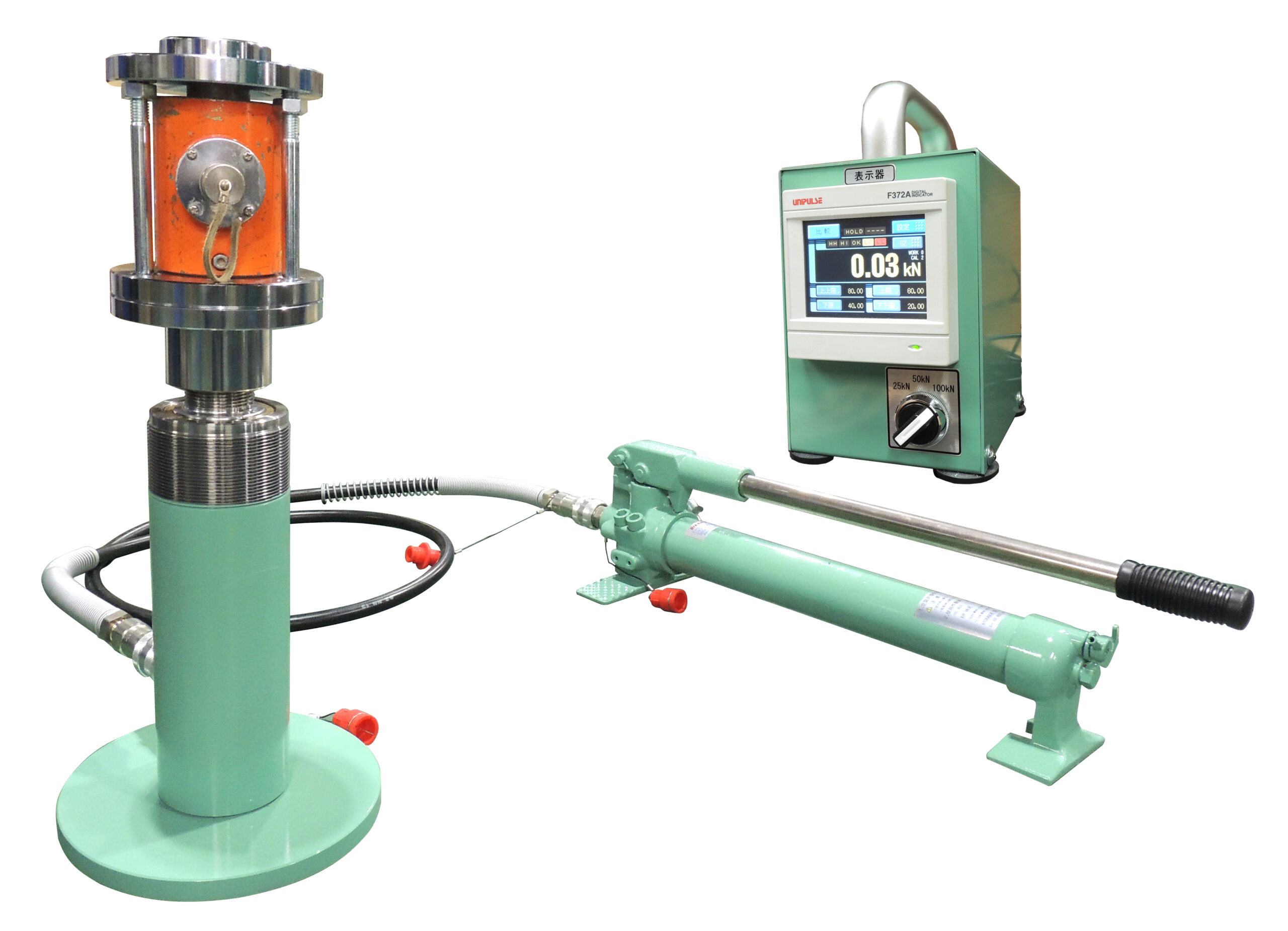

圧力計の代わりにロードセルが取り付けられており、表示器と組み合わせて使用する事により荷重を応力（35ｋＮ/㎡）単位で負荷する事が出来ると共に載荷精度を上げる事ができます。
<機器の構成および仕様>
| 単動油圧シリンダ | st 100mm （Ａ）能力50kN （Ｂ）能力100kN （C）能力200kN |
|---|---|
| 手動油圧ポンプ | 使用圧力 70Mpa |
| ロードセル | （Ａ）容量50kN （Ｂ）容量100kN （C）容量200kN |
| ロードセル表示器（デジタル） | 最小表示 0.01kN |
| 球座付加圧盤 | |
| ベース | |
| 電源 | AC100～200V or DC12～24V |
| 重量 | （Ａ）約15.8kg （Ｂ）約17.1kg （C）約20.1kg |
