土質試験機【CBR試験】CBR試験機室内型(スクリュージャッキ式) 50kN

※画像をクリックすると
 拡大表示されます

製品番号 KS-56
製品名 CBR試験機室内型(スクリュージャッキ式) 50kN
カテゴリ 土質試験機【CBR試験】
試験方法 CBR試験方法
規格番号 JIS A 1211

仕様・詳細

【KS56】CBR試験機室内型 / スクリュージャッキ式

4本柱の載荷枠を備えた緩急2段式の手動スクリュージャッキ式載荷装置です。



<仕様>

1

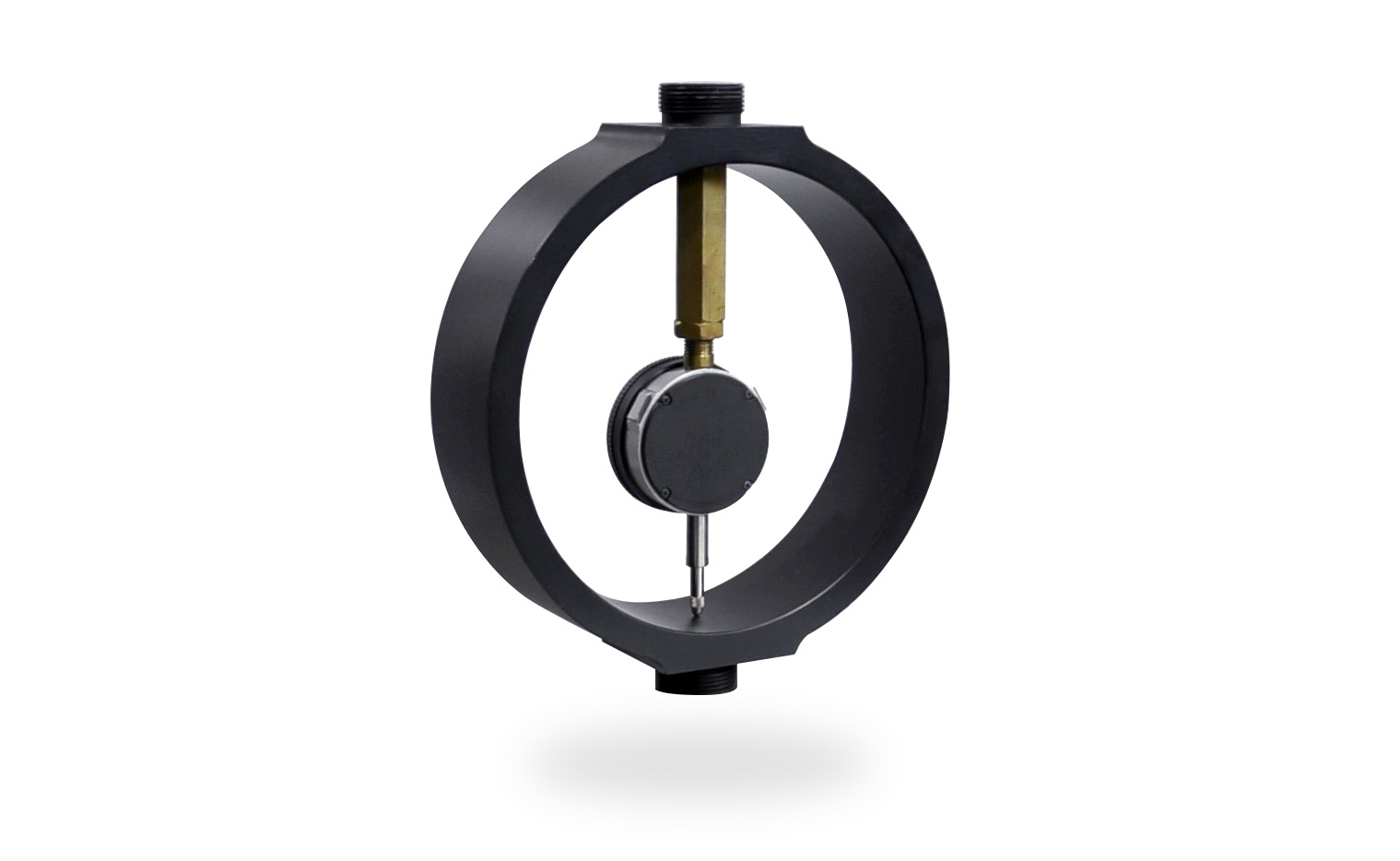

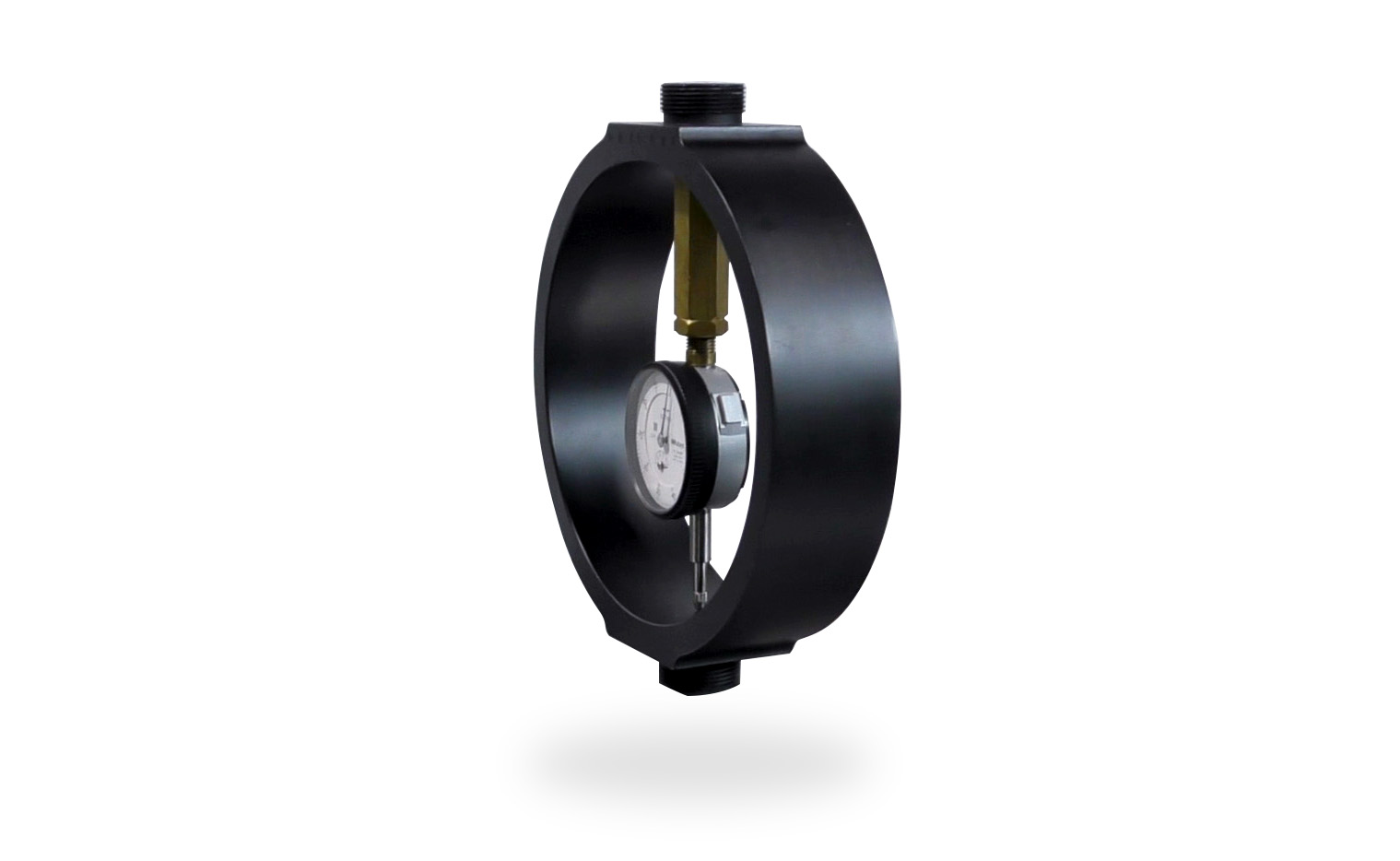

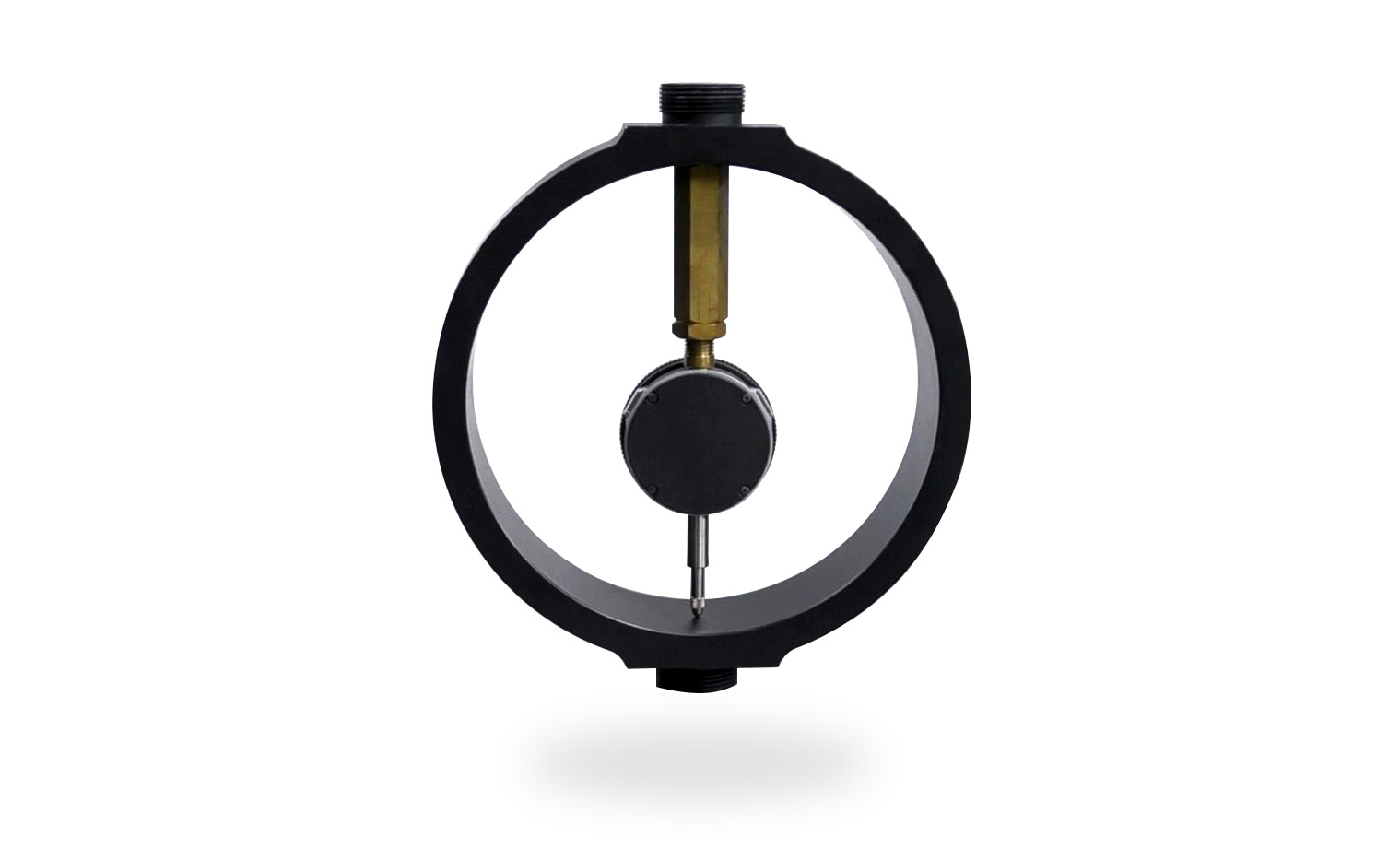

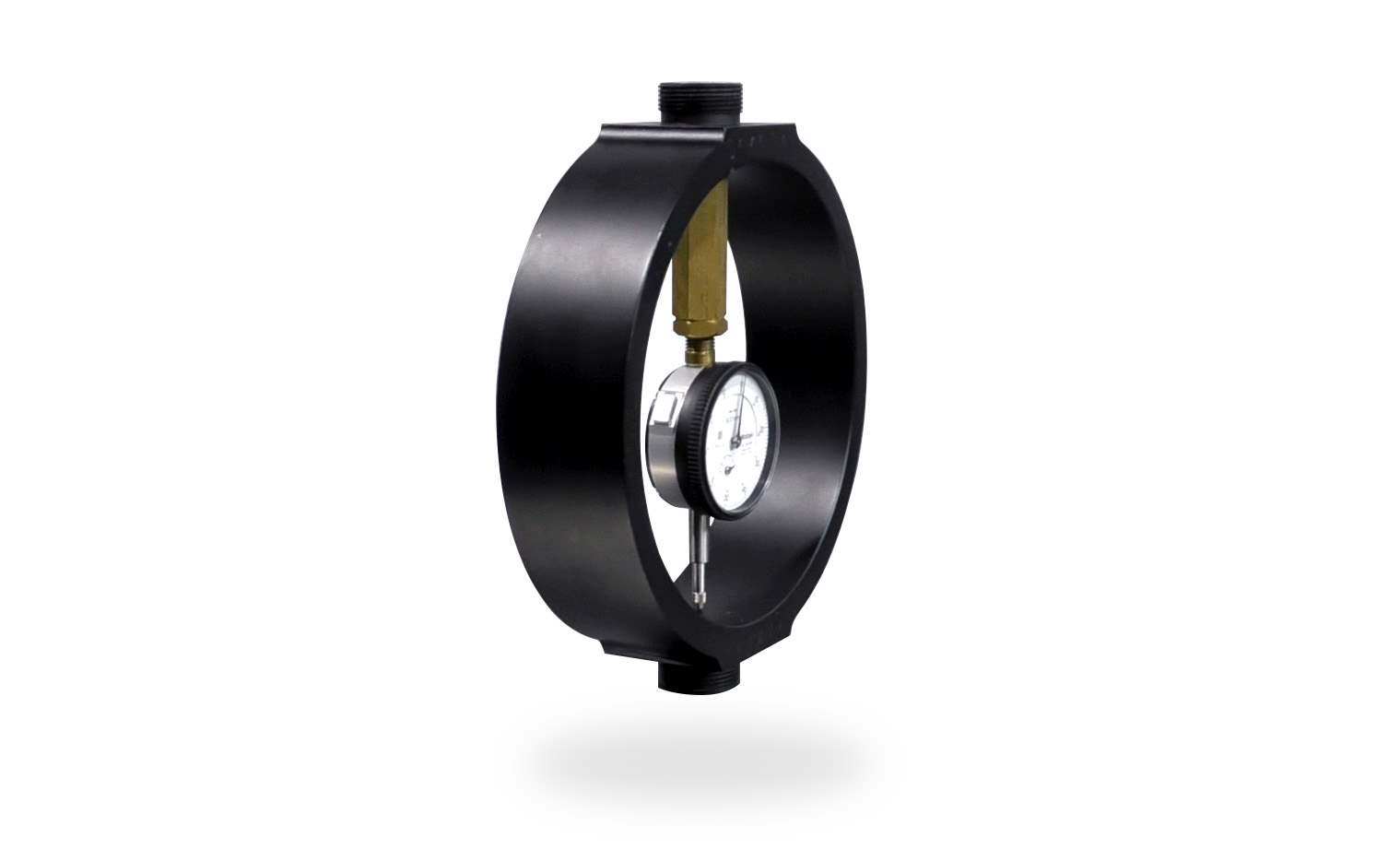

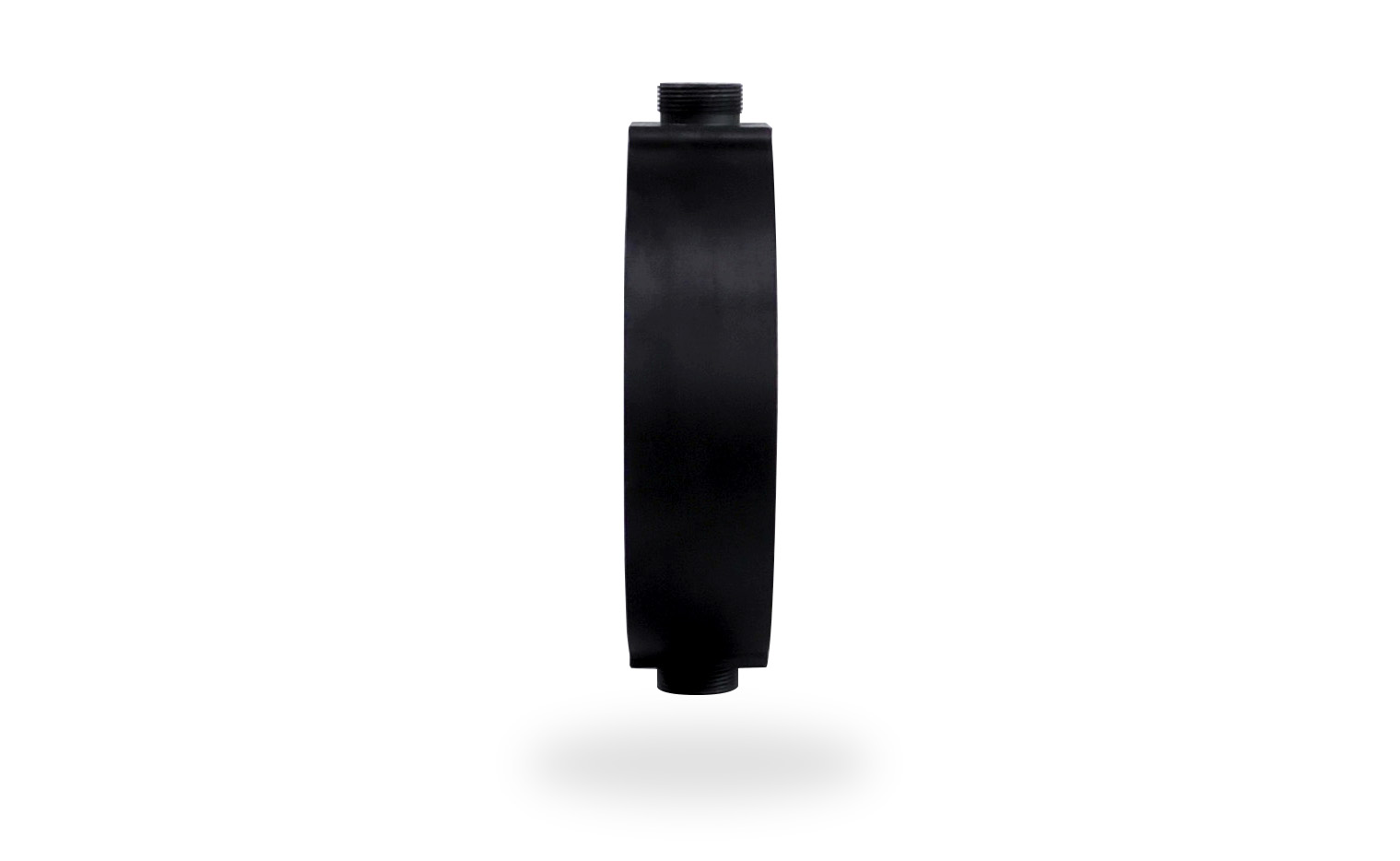

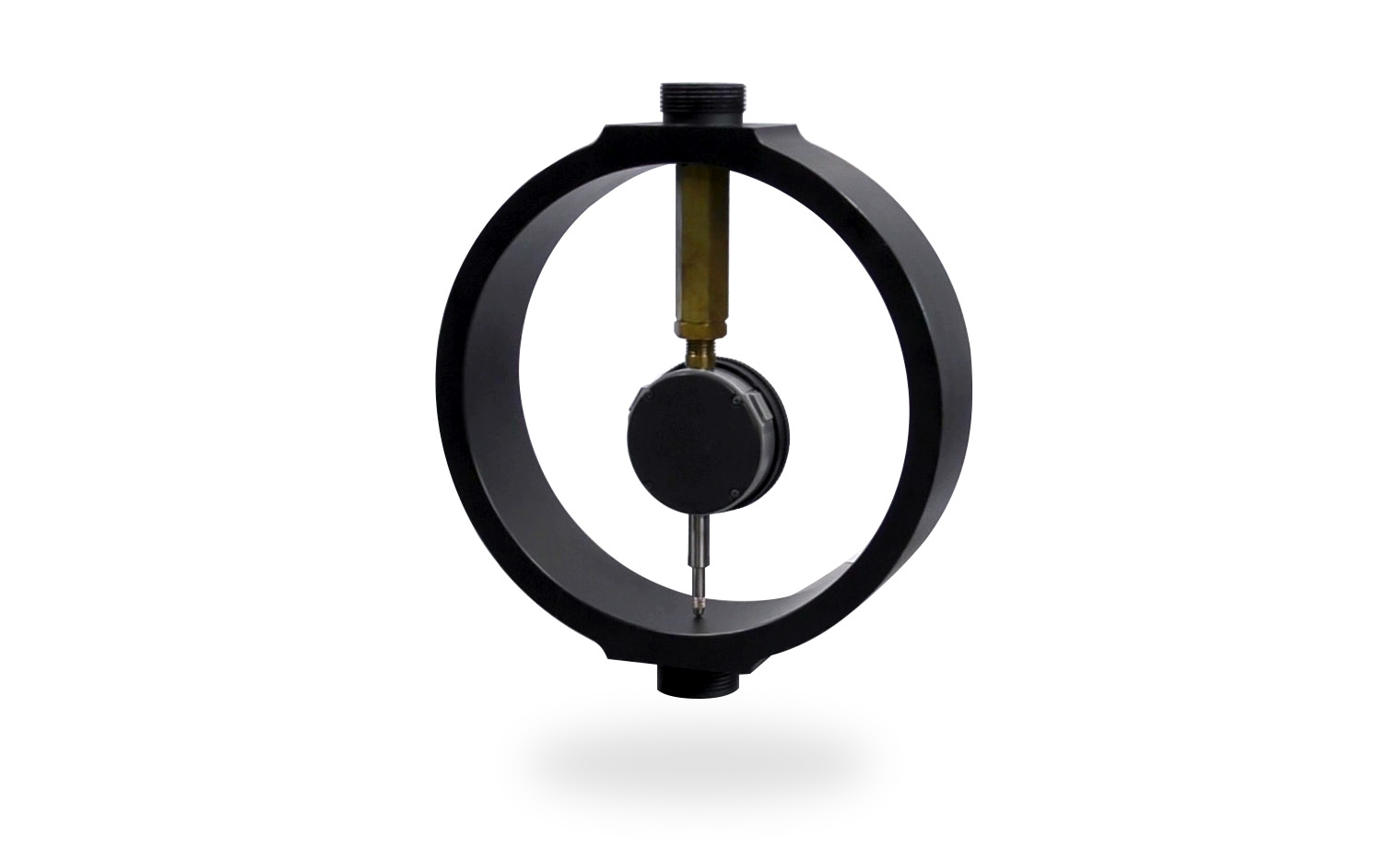

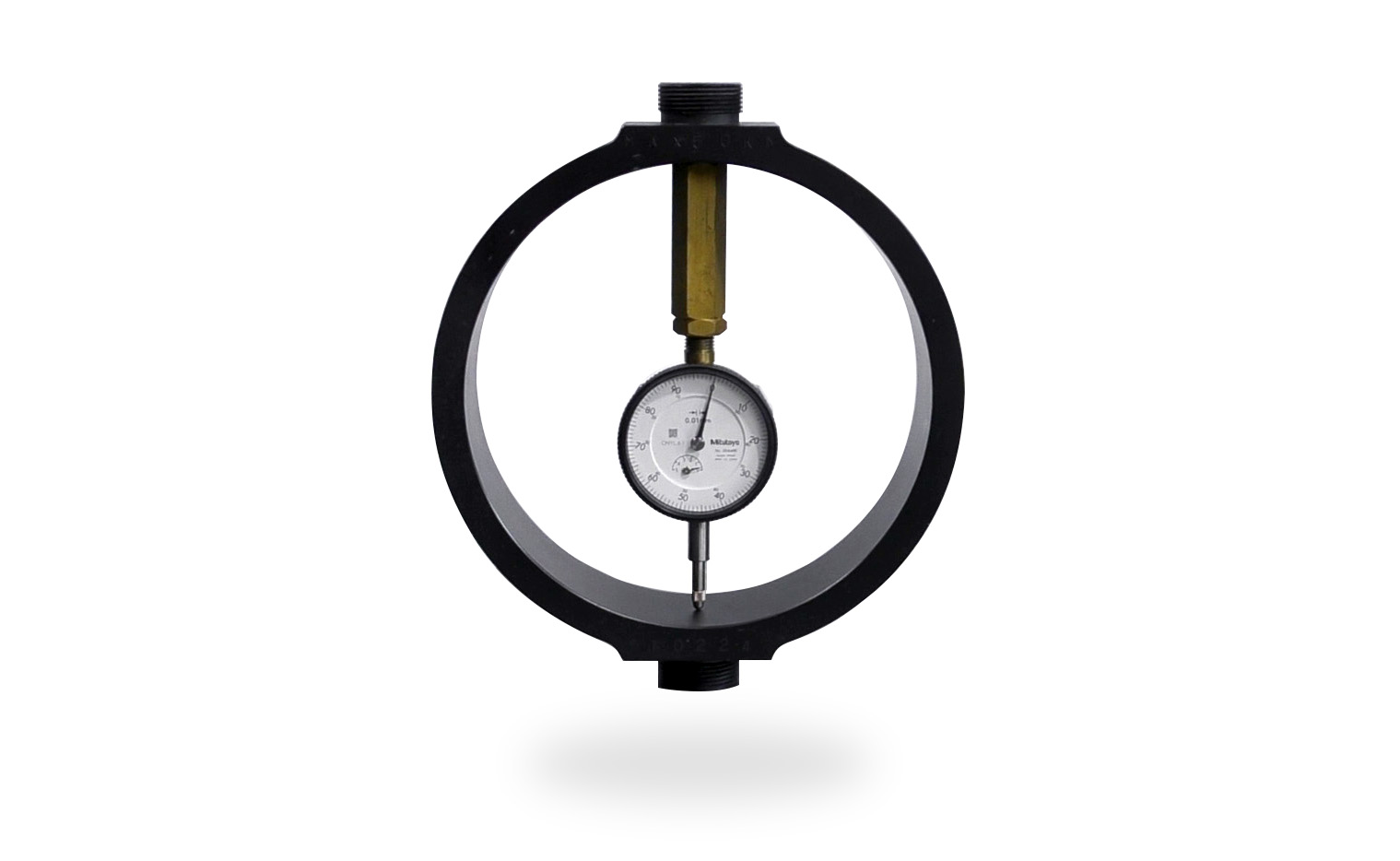

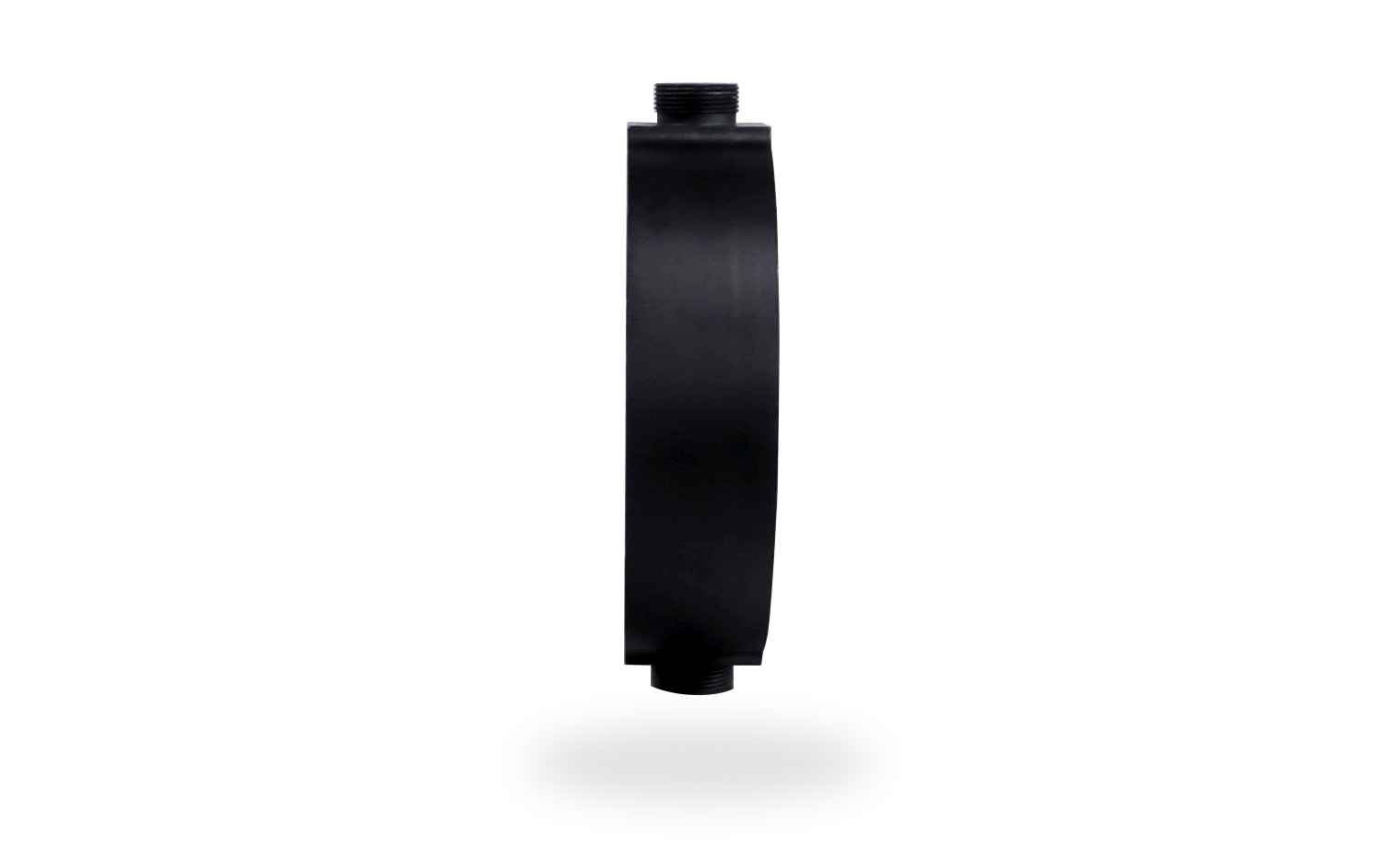

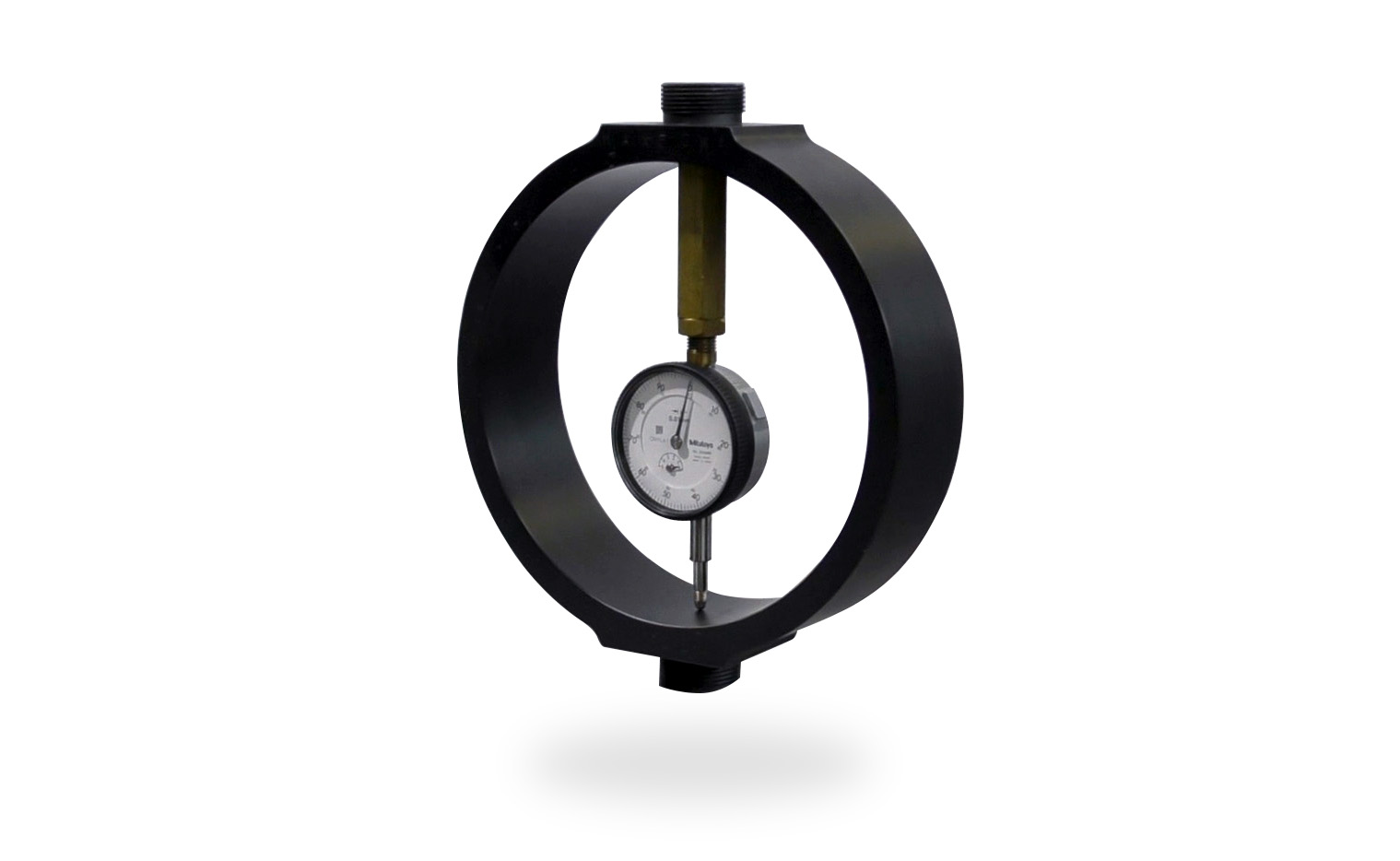

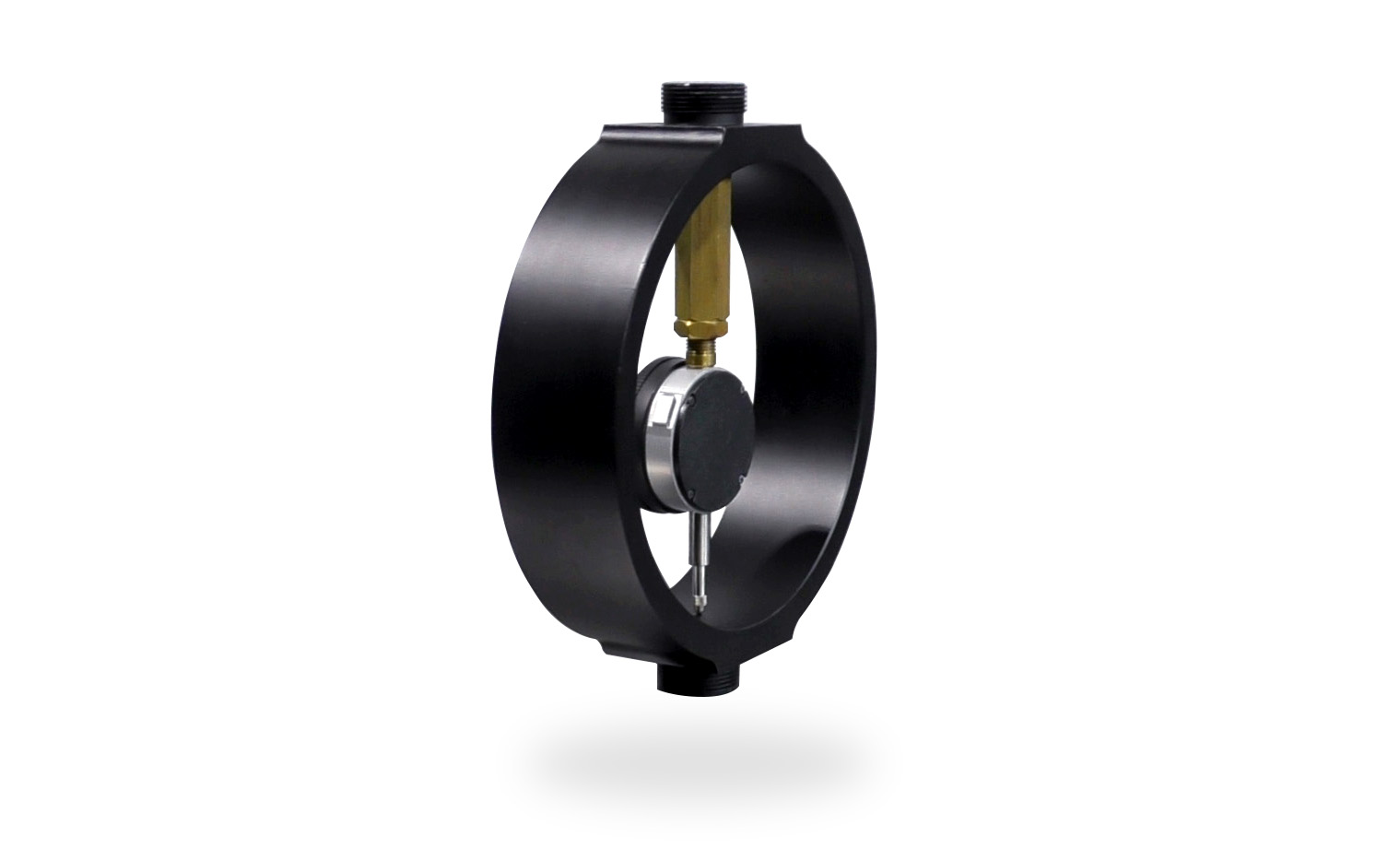

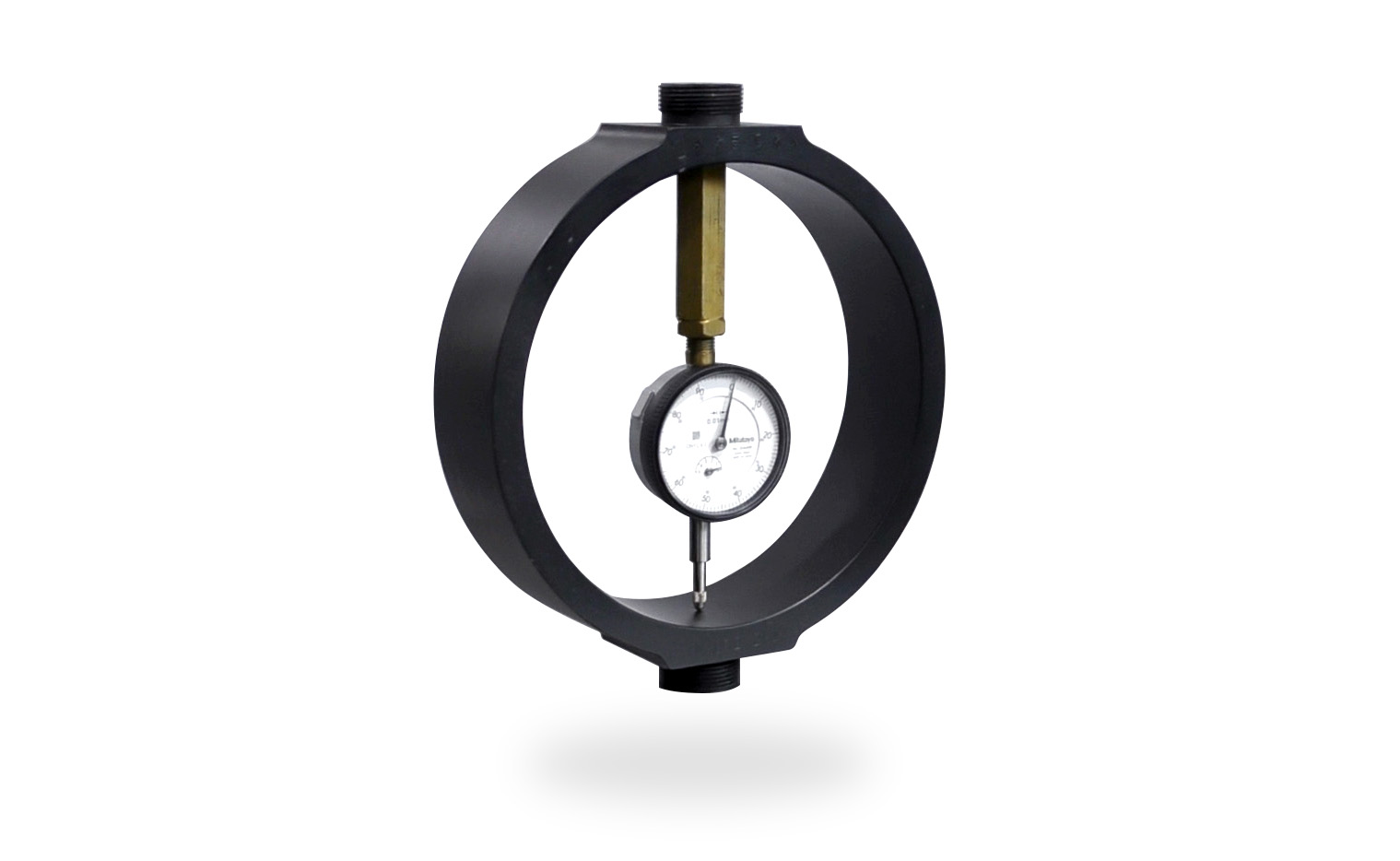

荷重計
ブルーピングリング
能力:50kN
質量:約2.7kg
1台  KS-56-1_荷重計
2a
貫入ピストン
直径:50mm
長さ:200mm
1台  従来品貫入ピストン(KS-56-2a
3
貫入量測定装置
ダイヤルゲージ
1/100mm・20mm
質量:約150g
2台 KS-56-3_貫入量測定装置
ダイヤルゲージ取付具
質量:約90g
1台
アダプターリング
質量:約622g
1台
4
膨張量測定装置
ダイヤルゲージ
1/100mm・20mm
質量:約150g
3台
※貫入量測定装置の2台含む
KS-56-4_膨張量測定装置
ダイヤルゲージホルダー 3台
5

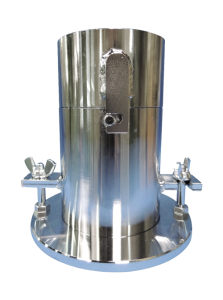

15cmモールド
1セット
[モールド+カラー+有孔底板]


モールド内径:150mm
高さ:175mm
[スペーサーディスク挿入時の深さ:125mm]
質量:約8.9kg
3セット KS-56-5_15cmモールド 内径
6
スペーサーディスク
直径:148mm
高さ:50mm
質量:約6.9kg
1台 KS-56-6_スペーサディスク
7
膨張量測定装置
4.5kgランマー
落下高さ:45cm
3本メッキ柱式 メッキ付き
質量:約6.5kg
1台 KS-56-7_4.5kgランマー
8
軸付有孔板
黄銅製
直径:148mm
孔の直径:2mm
質量:約5kg
3台 KS-56-8_軸付有孔板
9
荷重板
鉛製
質量:約1.25kg
4枚 KS-56-9_荷重板
10
カッターリング
片刃付
内径:150mm
高さ:50mm
質量:約900g
1個 KS-56-10_カッターリング
11
載荷枠
1個
12
スクリュージャッキ
50kN
質量:約17kg
1台
