土質試験機【その他】沈下板　600mmｘ600mmｘ3.2mm

※画像をクリックすると
　拡大表示されます

製品番号 KS-200
製品名 沈下板　600mmｘ600mmｘ3.2mm
カテゴリ 土質試験機【その他】
試験方法 沈下板を用いた地表面沈下量測定方法
規格番号 JGS 1712

仕様・詳細

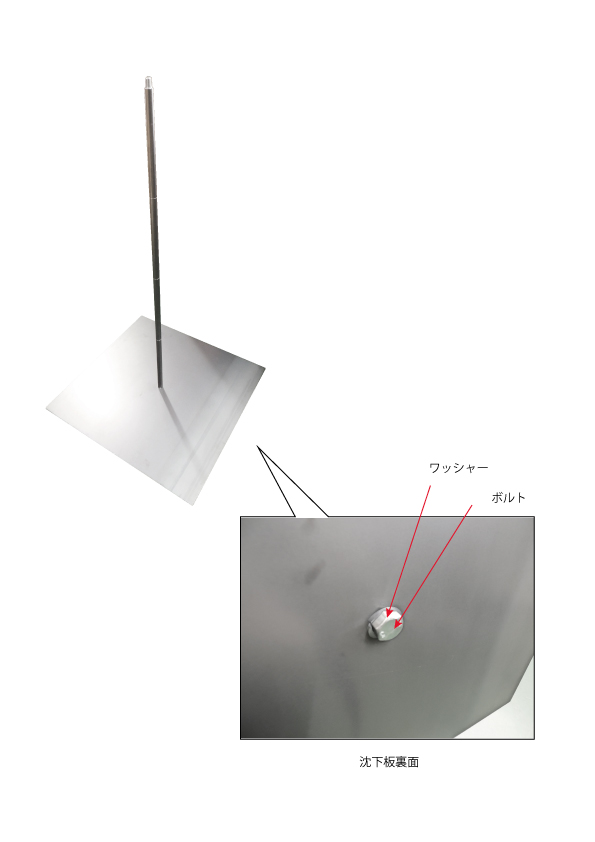

【KS200】沈下板

沈下板とロットをボルトにより固定する簡易型



<仕様>

鋼板 幅：600mm × 奥行：600mm × 厚さ：3.2mm
質量：約9kg
鋼板1枚につき、ワッシャ・ボルト 1組付属
測定用ロット Φ19mm × 長さ：1m（250mm毎に刻線入り）
質量：約2.2kg

現場に合わせて自由にカスタマイズ。 取り回しの良い「400mm角」や他サイズの沈下板も柔軟に製作いたします。

関西機器製作所では、標準品の「沈下板（600mm × 600mm）」に加えて、お客様の現場のニーズに合わせた特注（オーダーメイド）での製造も承っております。
「標準サイズだと現場のスペースに合わない…」「もっと持ち運びしやすいコンパクトなものが欲しい…」 そんなお声にお応えして、使い勝手が良く、実際の現場でも非常によく出回っている「400mm × 400mm」のサイズをはじめ、「500mm × 500mm」サイズ等も対応可能です。

<仕様>

KS-200 製作仕様例
鋼板 幅：600mm × 奥行：600mm ×
厚さ：3.2mm		 幅：400mm × 奥行：400mm ×
厚さ：9.0mm
質量：約9kg 質量：約11kg
鋼板1枚につき、ワッシャ・ボルト 1組付属
測定用ロット Φ19mm × 長さ：1m
（250mm毎に刻線入り）		 Φ13mm × 長さ：1m
（250mm毎に刻線入り）
質量：約2.2kg 質量：約1kg

当社では、板のサイズだけでなく、現場の用途やご要望に合わせて様々な仕様変更に柔軟に対応いたします。



板の厚み
扱いやすさ重視の軽量タイプから、しっかりした厚みのあるタイプまで調整可能。



測定用ロット
現場の状況に合わせて、ロッドの太さ（径）なども変更可能。





現場への搬入や撤去がスムーズな「ボルト固定式の簡易型（サポート無し）」仕様などもご用意できます。
「自社の現場に合わせたこんな仕様で作れないか？」と思ったら、まずは関西機器製作所にお任せください。
お客様にぴったりの仕様でご提案・お見積りいたします。



製品についてのQ&A
Qサポート付とサポート無しの違いを教えてください。
Aサポート付きは沈下板とロッドが溶接で接続された一体型となります。
サポートリブが３枚のものと４枚のものがあります。
サポート無しは沈下板とロッドをボルトにより固定する簡易型になります。


Q他社の測定用ロッドはつなげていく事が可能ですか。
A他社製ロッドは接続部のネジサイズが違う場合があり、その場合は使用できません。
