| 製品番号 | KS-174 |
|---|---|

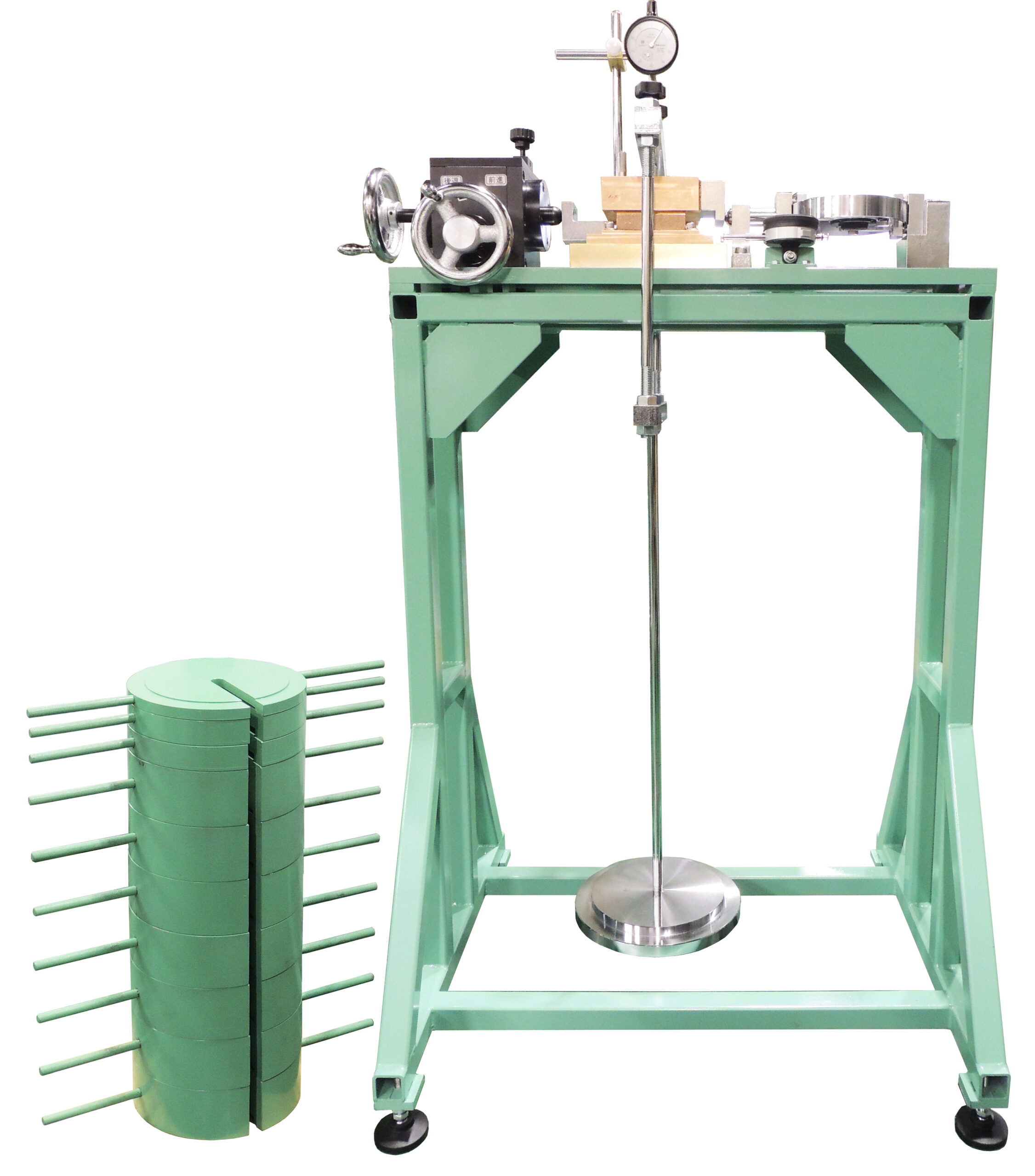

| 製品名 | 手動式小型一面せん断試験機 |
| カテゴリ | 土質試験機【その他】 |
| 試験方法 | 土の圧密定体積・土の圧密定圧一面せん断試験 |
| 規格番号 | JGS 0560・0561 |
仕様・詳細
【KS174】手動式小型一面せん断試験機/一面せん断
直接せん断試験の一種でせん断面が一つであり、上半部を下半部に対してせん断面に沿って直接的に動かしてせん断する試験です。
<仕様>
| せん断箱 | 試体寸法：Φ60mm ✕ 高さ：20mm |
|---|---|
| 上箱・下箱 砲金製 | |
| せん断力 | 容量：100kgf （応力 約3.5kg/㎠） |
| プル―ピングリング式 | |
| 垂直力載荷装置 | 分銅式 |
| 垂直応力 | 0.1kgf/㎠ ～ 4.0kgf/㎠ |
| せん断変位計 | ダイヤルゲージ 1/100mm 20mm |
| 垂直変位計 | ダイヤルゲージ 1/100mm 10mm |
| 質量 | 約73kg （ウエイト含む総重量：約190kg） |
| 付属品 | ・トリミングリング 試料押出し器 |
| ・ポーラスストーン 上下用 1組 |
せん断力載荷方法がモーター駆動式となる 【KS-173】 自動小型一面せん断試験機 もございます。
0.2mm/min～1.0m/minの範囲で速度設定が可能。
※その他の仕様は手動式と同等です。
