製品番号 KC-342
製品名 操作モニタ別置型恒温水循環装置(サーモログEX)
カテゴリ コンクリート試験【硬化コンクリート(研磨機・カッター)】
試験方法 コンクリート強度試験用供試体の作り方
規格番号 JIS A 1132

リニューアル

仕様・詳細

【KC342】操作モニタ別置型恒温水循環装置 / サーモログ

サーモログがリニューアルしました



EX

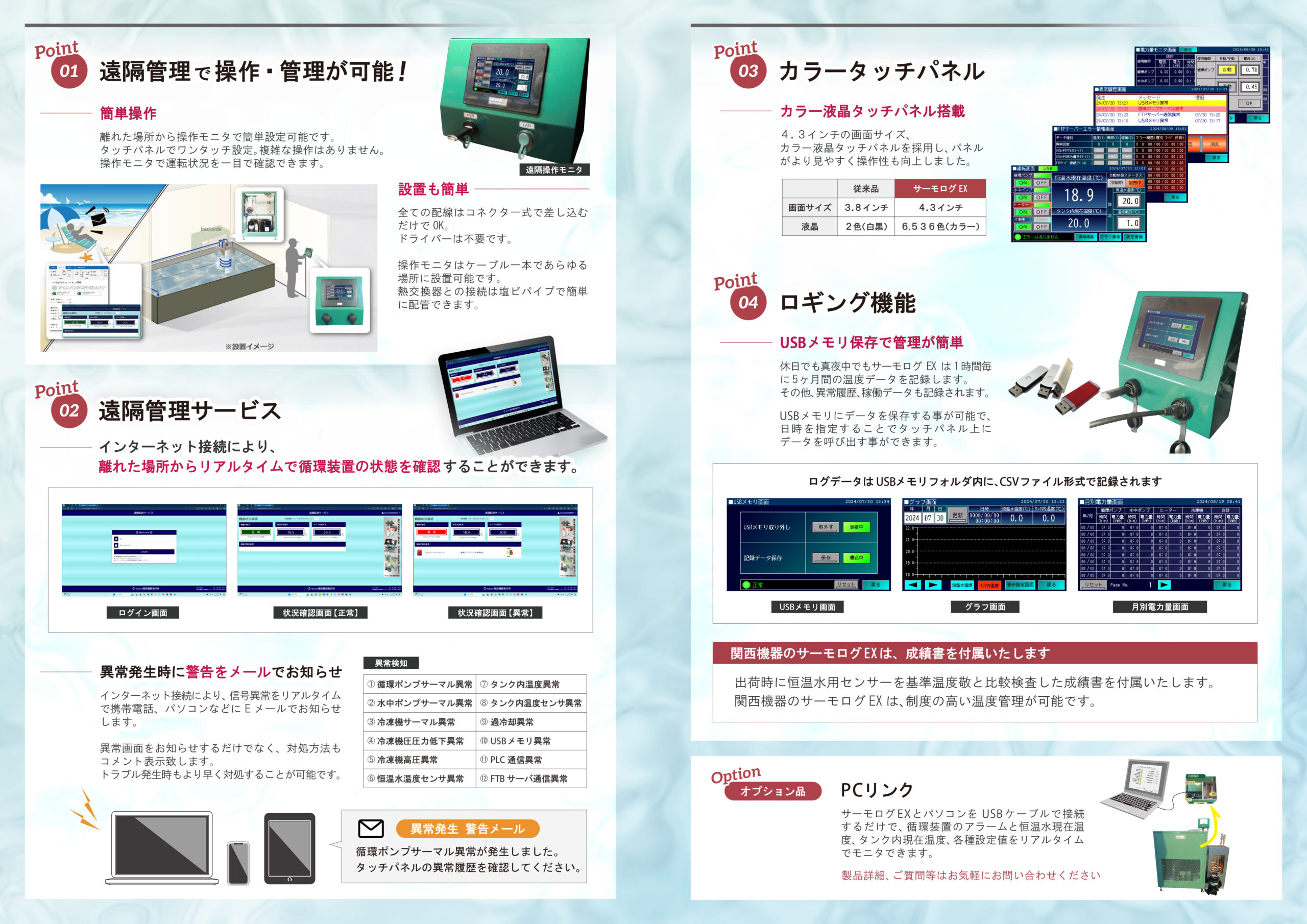

1-1 【遠隔管理の徹底】操作&設置が簡単




1-1
  ●操作が簡単
   離れた場所から操作モニタで簡単設定。
   タッチパネルでワンタッチ設定。複雑な操作はありません。
   操作モニタで運転状況を一目で確認。

  ●設置が簡単
   全ての配線はコネクタ一式で差し込むだけでOK。
   ドライバーは不要です。
   操作モニタはケーブル一本であらゆる場所に設置可能。
   熱交換器との接続は塩ビパイプで簡単配管。





1-2 【遠隔管理サービス】インターネットで装置の状態を確認できる!


1-2

●インターネット接続により、離れた場所からリアルタイムで循環装置の状態を確認することができます。
  ●遠隔機能
   ❶水槽の温度
   ❷ヒータ・冷凍機の温度および稼働時間
   ❸循環ポンプ・水中ポンプの電力量



1-3 異常発生時に警報をメールでお知らせ!


1-3
●インターネット接続により、信号異常をリアルタイムで携帯電話、パソコンなどにEメールでお知らせします。

●異常画面をお知らせするだけでなく、対処方法もコメント表示致します。
トラブル発生時もより早く対処することができます。

   ①循環ポンプサーマル異常

   ②水中ポンプサーマル異常

   ③冷凍機サーマル異常

   ④冷凍機圧力低下異常

   ⑤冷凍機高圧異常

   ⑥タンク内温度異常

   ⑦恒温水温度センサ異常

   タンク内温度センサ異常

   ⑨過冷却異常

   ⑩USBメモリ異常

   ⑪PLC通信異常

   ⑫FTPサーバー通信異常

     ※⑧~⑫の異常警報機能は今回のEXより追加しました



2-1 カラーで見やすいタッチパネル!


2-1
●従来のモニタより画面サイズが大きくなり、またモノクロからカラー液晶タッチパネルを採用することにより見やすく操作性も上がりました。





2-2 ロギング機能、USBメモリで管理が簡単!




2-2
●休日でも真夜中でもサーモログEXは1時間毎に60日間のデータを記録します。
●USBメモリにデータを保存する事が可能で、日時を指定することでタッチパネル上にデータを呼び出す事ができます。

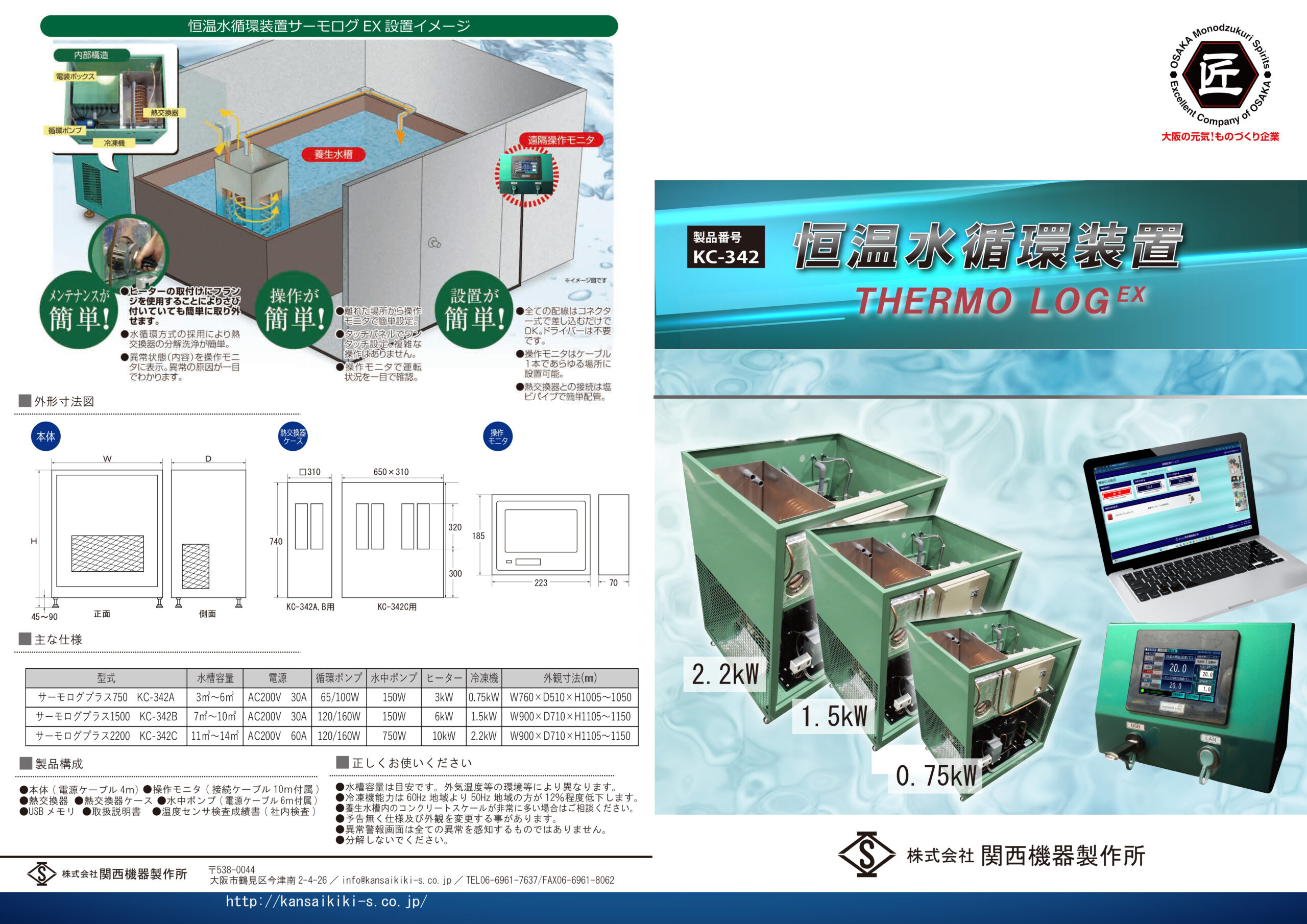

<仕様>

KC-342-A
サーモログEX750
KC-342-B
サーモログEX1500
KC-342-C
サーモログEX2200
水槽容量 3㎥~6㎥ 7㎥~10㎥ 11㎥~14㎥
電源 AC200V 30A AC200V 30A AC200V 60A
循環ポンプ 65 / 100W 120 / 160W 120 / 160W
水中ポンプ 150W 150W 750W
ヒーター 3kW 6kW 10kW
冷凍機 0.75kW 1.5kW 2.2kW
外観寸法
(W × D × H)
760 × 510 × 1005~1050 900 × 710 × 1105~1150
質量 約120kg 約170kg 約210kg



<構成>

本体 電源ケーブル:4m
操作モニタ 接続ケーブル:10m付属
熱交換機
熱交換用ケース
水中ポンプ 電源ケーブル:6m付属
SDカード 1枚
取扱説明書
温度センサ検査成績書 社内検査
付属品 USBメモリ




サーモログPCリンクモニタ


別売のサーモログPCリンクモニタにより、操作パネル別置型恒温水循環装置とパソコンをUSBケーブルで接続するだけで、循環装置のアラームと恒温水現在温度、タンク内現在温度、各種設定値をリアルタイムでモニタできます。

【KC-392】サーモログPCリンクモニタの構成

<構成>

品 名 数量 仕 様
サーモログ PCリンクモニタ 1 CDディスク
画像転送ケーブル 1 AFC8503
パナソニック
USB シリアルコンバータ 1 REX-USB60F
ラトックシステム
USB 延長ケーブル 1 500-USB005
サンワサプライ
ケーブル長 10m
