| 製品番号 | KS-228 |
|---|---|
| 製品名 | デジタルコーンペネトロメーターα（ポータブルコーン貫入試験機） |
| カテゴリ | 土質試験機【コーン・貫入試験】 |
| 試験方法 | ポータブルコーン貫入試験方法 |
| 規格番号 | JGS 1431 |
実用新案登録
紹介動画・記事
| デジタルコーンペネトロメーター |  |
|---|---|
| 情報ブログタイトル |  |
仕様・詳細
【KS228】デジタルコーンペネトロメーターα / ポータブルコーン貫入試験機 / デジタルコンペネ
■実用新案登録 第3183667号
■NETIS(新技術情報システム)認定 KK-180022-VE
<仕様>
| コーン | 1 | 小 | 底面積：3.24㎠重量：約90g | 1個 |
|---|---|---|---|---|
| 2 | 大 | 底面積：6.45㎠重量：約130g | 1個 | |
| 先端角：30° | ||||
| 3 | ロッド | 9本 | ||
| 直径：16mm ✕ 長さ：500mm | ||||
| 4 | 先端ロッド | 1本 | ||
| 直径：16mm ✕ 長さ：500mm（コーン含む） | ||||
| 5 | 荷重計 | 1台 | ||
| ロードセル 1kN | ||||
| 格納箱付き | ||||
| 付属品 | ・携帯袋 | 1枚 | ||
| ・スパナ | 大：23mm | 1本 | ||
| ・スパナ | 小：12mm | 1本 | ||
【荷重計】<仕様>
| 最大荷重 | 1000N |
|---|---|
| 最小表示 | 1N |
| 液晶表示 | 文字高 12.7mm |
| 電源 | 単4アルカリ乾電池 ✕ 2個 |
| 電池寿命 | 連続点灯：3000時間 |
| 外径寸法 | 幅：440mm ✕ 奥行：83mm ✕ 高さ：105mm |
| 質量 | 約2.7kg |
※国家基準に連鎖した検査成績書付き
1. 貫入作業者が一人で読み取り可能
数値は荷重計上面の操作パネルに表示されるため、貫入作業者が一人で数値の読み取りやゼロ設定ができます。
2. サンプルホールド機能搭載
貫入試験中、ホールドボタンを押すだけで瞬時に荷重値の表示を保持するため、簡単・正確に測定可能になりました。
※デジタル表示で貫入荷重値が読み取れ計測精度も±1%を十分に確保しています。

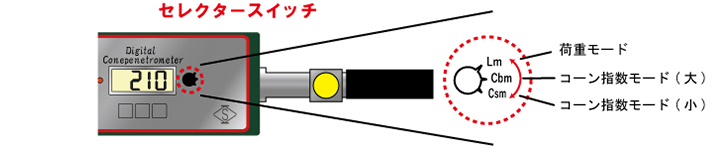

3. セレクタースイッチで簡単モード切替
荷重モード・コーン指数モード（大・小）の切替が、操作パネル上で簡単に選択できるようになりました。
4. 偏荷重に強い
従来の力系では両手にて均等に力をかけないと偏荷重が生じて正確な計測ができませんでしたが、本製品では偏荷重の掛からない構造を採用しており、より正確な計測ができます。
5. 現場で手軽に扱えます
耐久性・防水性の向上
A3両面[KS-228_デジタルコーンペネトロメーターα]230217
↑↑↑PDFでご覧になりたい場合はこちらをクリックください[両面約3.2MB]
【KS-229】デジタルコーンペネトロメーターαデータ出力機能付き
↑↑↑ 詳しくは製品ページをご覧ください ↑↑↑
当製品【KS-228】にデータ出力機能を追加したソフト機能搭載の、【KS-229】デジタルコーンペネトロメーターαもございます。
HOLDボタンを押して記録データを取り込むことにより、今まで面倒だった“試験データの取り込み～成績書作成”まで簡易に作成可能な為、試験の効率化が図れます。
既に持っているデジタルコーンペネトロメーターαにデータ出力機能付きのソフトを付ける事は可能ですか。
可能ではありますが、お預かりして一からの作業となりますため、お時間と作業代金を頂戴することになります。できるだけご購入時にお申し付けください。
N値を算出することは可能ですか。コンペネトロメータではN値の算出は出来ません。
デジタルの最小桁数を教えてください。最小1Nです。
試験方法を教えてください。地盤工学会基準JGS規格1431をご参照ください。
QC値の求め方を教えてください。
デジタルコーンペネトロメーター実機に貼り付けてあるQRコードを携帯・スマートフォンで読み取ると専用の計算フォームにアクセスできます。そのフォーム内で計算できます。
ロッド、コーンの質量を教えてください。弊社出荷時はロッド：約0.778kgコーン：約0.125kgです。規格では試験ごとに計量して使用するように記載されています。規格は何を見たらいいですか。地盤工学会基準JGS規格1431をご参照ください。
