本装置は、クランプなどの吊り具を対象に、規定の引張荷重を加えることで荷重（kN）および変位（mm）を計測・記録する引張試験機です。

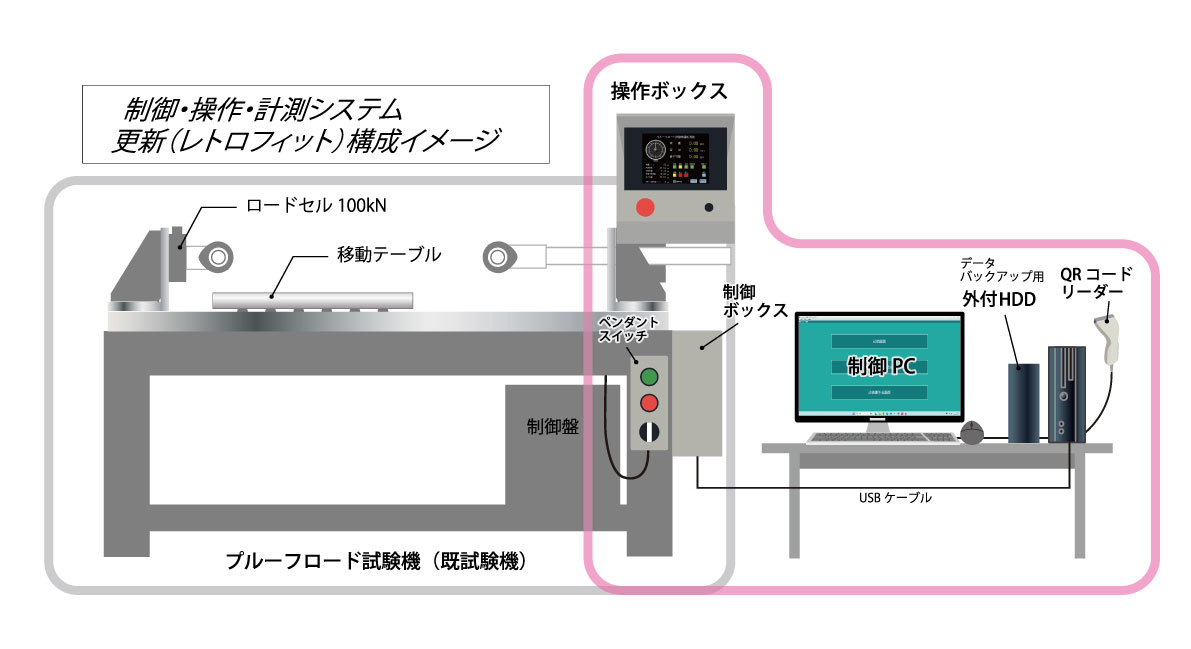

試験機本体はそのまま活かし、制御部とソフトを最新化しました。
手入力のミスや転記の手間、成績書発行の待ち時間をなくし、最小限のコストで検査作業をデジタル化します。
PC用制御ソフトウェアと連携し、試験設定から測定データの保存、試験成績証明書の作成までを一連のシステムとして構成しています。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
<主な機能と特長>
荷重・変位の計測
最大引張能力100kNのロードセルと、容量200mmのデジタル変位計を搭載しています。
最小表示は、荷重0.01kN、変位0.01mmです。
4レンジの荷重設定
試験対象の仕様に応じて、10kN、25kN、50kN、100kNの4つの荷重レンジを切り替えて計測可能です。

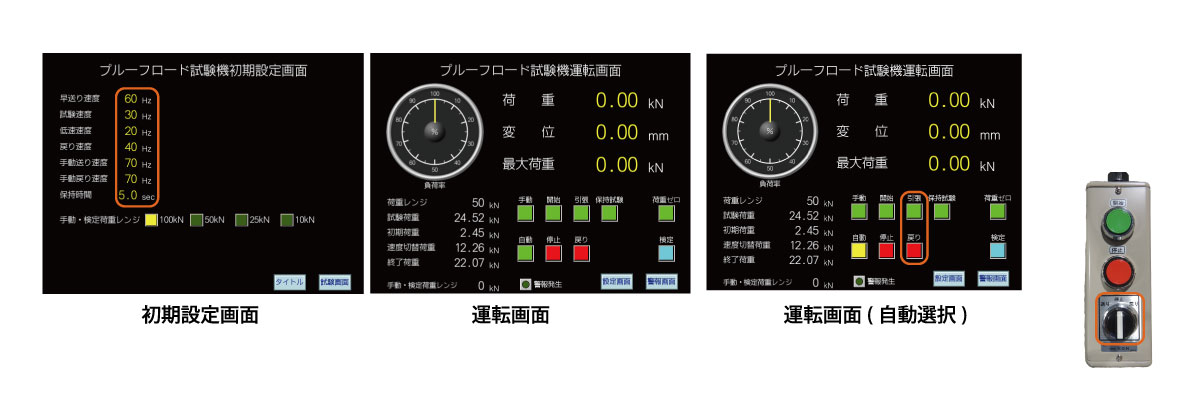

手動および自動試験制御
試験速度と保持時間を設定した自動試験に対応しています。

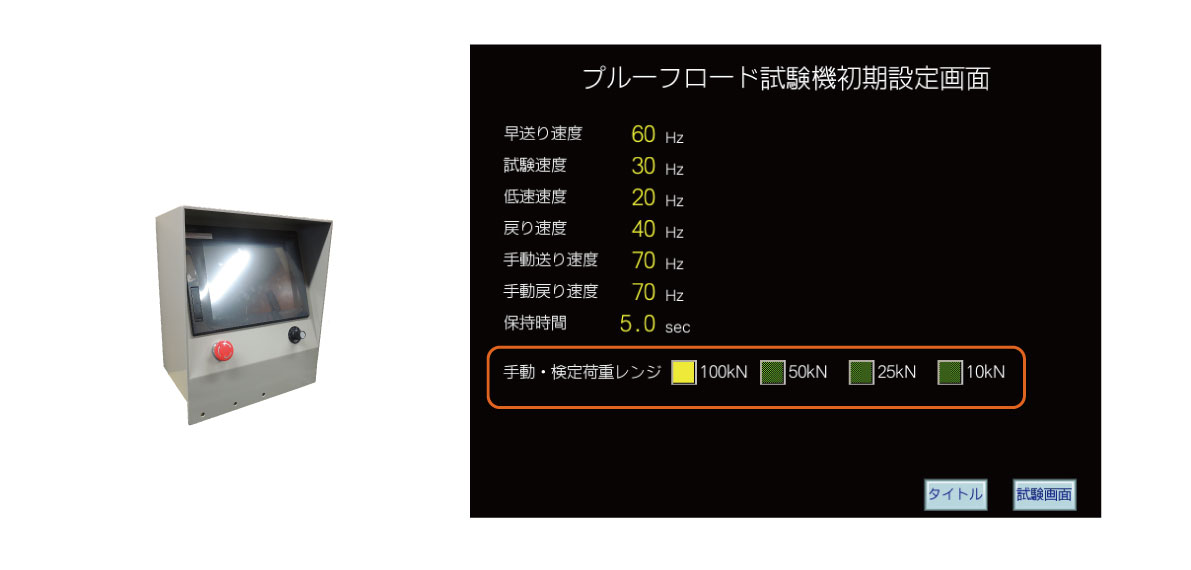

治具および試料のセット時は、タッチパネル式操作ボックスやペンダントスイッチを使用して、手動での引張・戻り操作を行います。

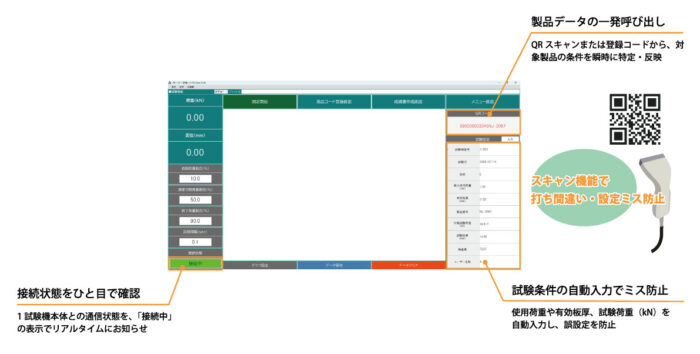

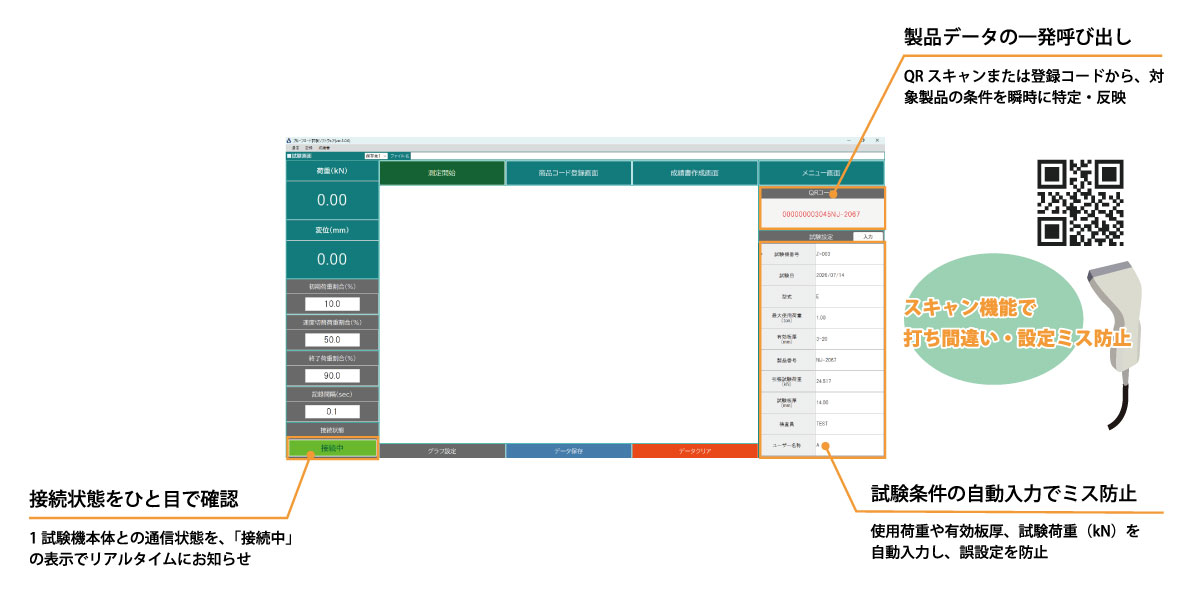

試験条件の自動入力と安心の接続監視QRコードによる試験設定の反映
QR読み取りや登録データから、型式・試験荷重などの条件を瞬時に自動反映。
面倒な手入力をなくして設定ミスを防ぎ、本体との接続も常時見守ります。

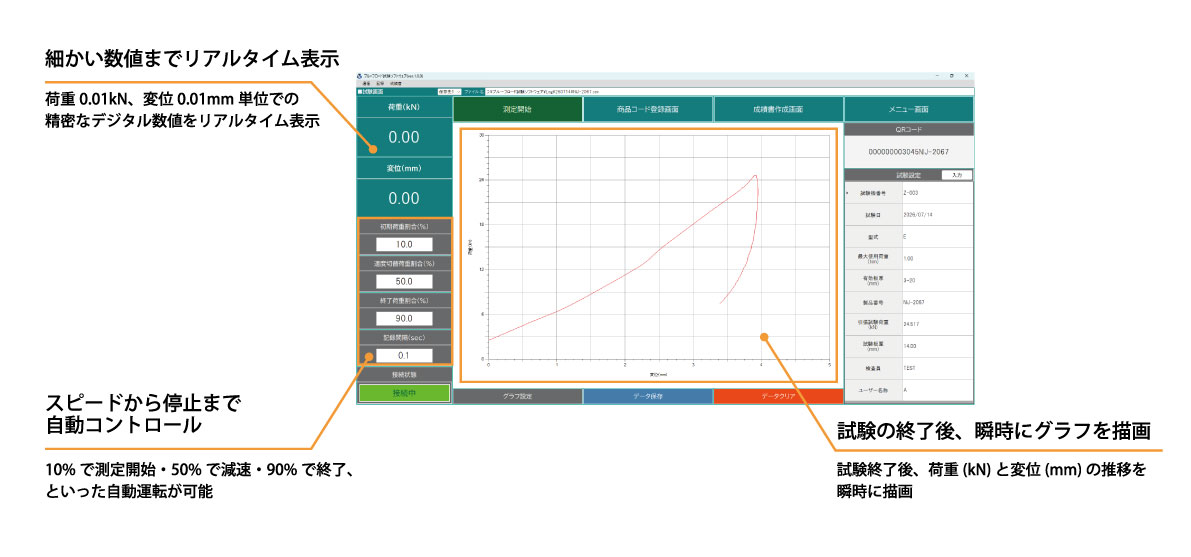

PC画面によるリアルタイム監視と自動運転
引っ張る力や伸びの変化を、PC画面上の数値とグラフでリアルタイムに確認。
開始から速度切り替え、終了までをシステムが自動でコントロールします。
試験データはCSVで自動保存。外付けハードディスクを接続して、データのバックアップも可能。
転記の手間なくPDFやExcel形式で出力できます。

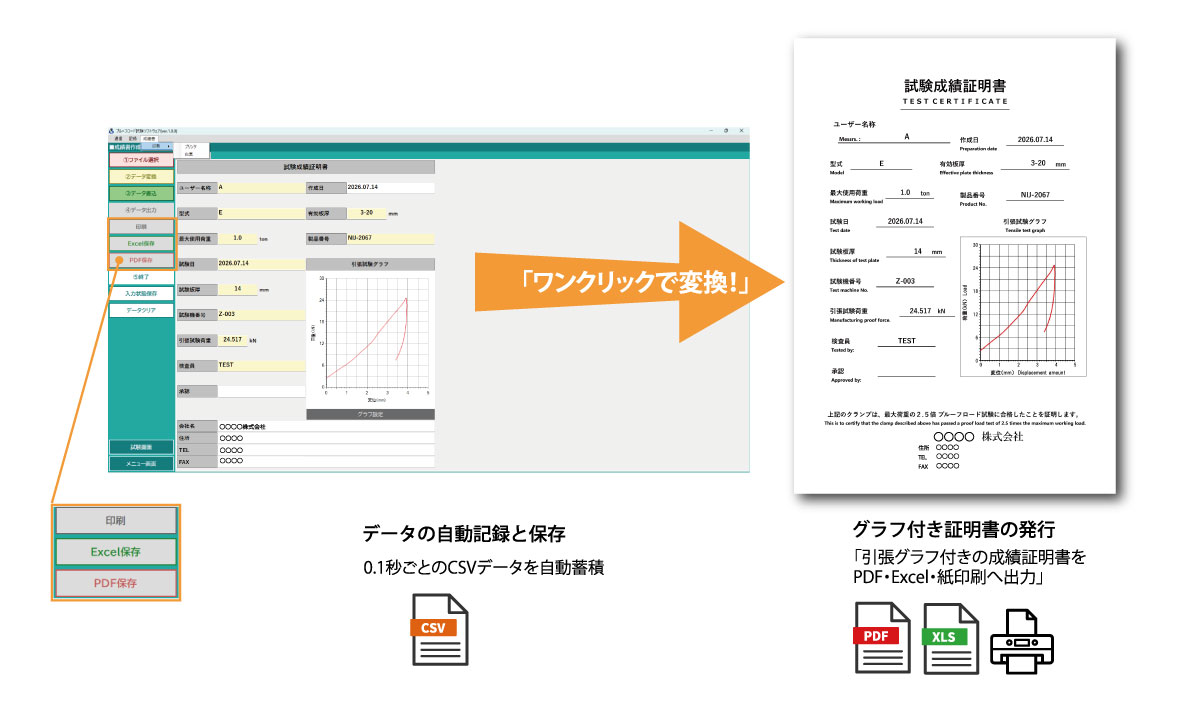

●データの自動記録と保存
試験中の荷重・変位データを、0.1秒間隔でPC内にCSVファイルとして自動保存。
●グラフ付き証明書の発行
引張試験グラフや合否判定を反映した「試験成績証明書」をPDF・Excel・印刷で出力。
<仕様>
| 項目 | 仕様・数値 |
|---|---|
| 寸法・重量 | W2000×D420×H1400mm / 約800kg |
| 引張能力 | 100kN |
| ロードセル | 容量：100kN |
| ギヤモーター | 容量：1.5kW 200V |
| デジタル変位計 | 容量：200mm |
| 最小表示 | 荷重：0.01kN / 変位：0.01mm |
| 荷重レンジ | 4レンジ（10kN、25kN、50kN、100kN） |
| 移動テーブル | 寸法：400×400mm / 許容荷重：150kg |
| 電源容量 | 3相 200V 20A |
| 操作ボックス | タッチパネル式 |
| ペンダントスイッチ | 標準付属 |
