「小型一面せん断試験機」は、地盤や土質のせん断強度を評価するための装置で、特に斜面安定性や地滑り予測などに活用されます。
弊社ではこれまで、手動式および電動式の小型一面せん断試験機を展開していましたが、今回新たにデジタル式モデルを製作し製品化いたしました。
デジタル技術を搭載することで、
① 試験精度の向上
② 圧密荷重およびせん断変位を設定条件に基づいて自動で実施
③ 試験データの取得・管理の効率化
が可能となり、より信頼性の高い試験結果を迅速に得ることができます。
従来機と同様の耐久性を維持しながら、ロードセルによる荷重計測やデジタル変位センサーによる高精度な変位記録など、現場ニーズに応える機能を多数搭載しています。
※一部抜粋
 |
 |
 |
| KS-174 手動型小型一面せん断試験機 |

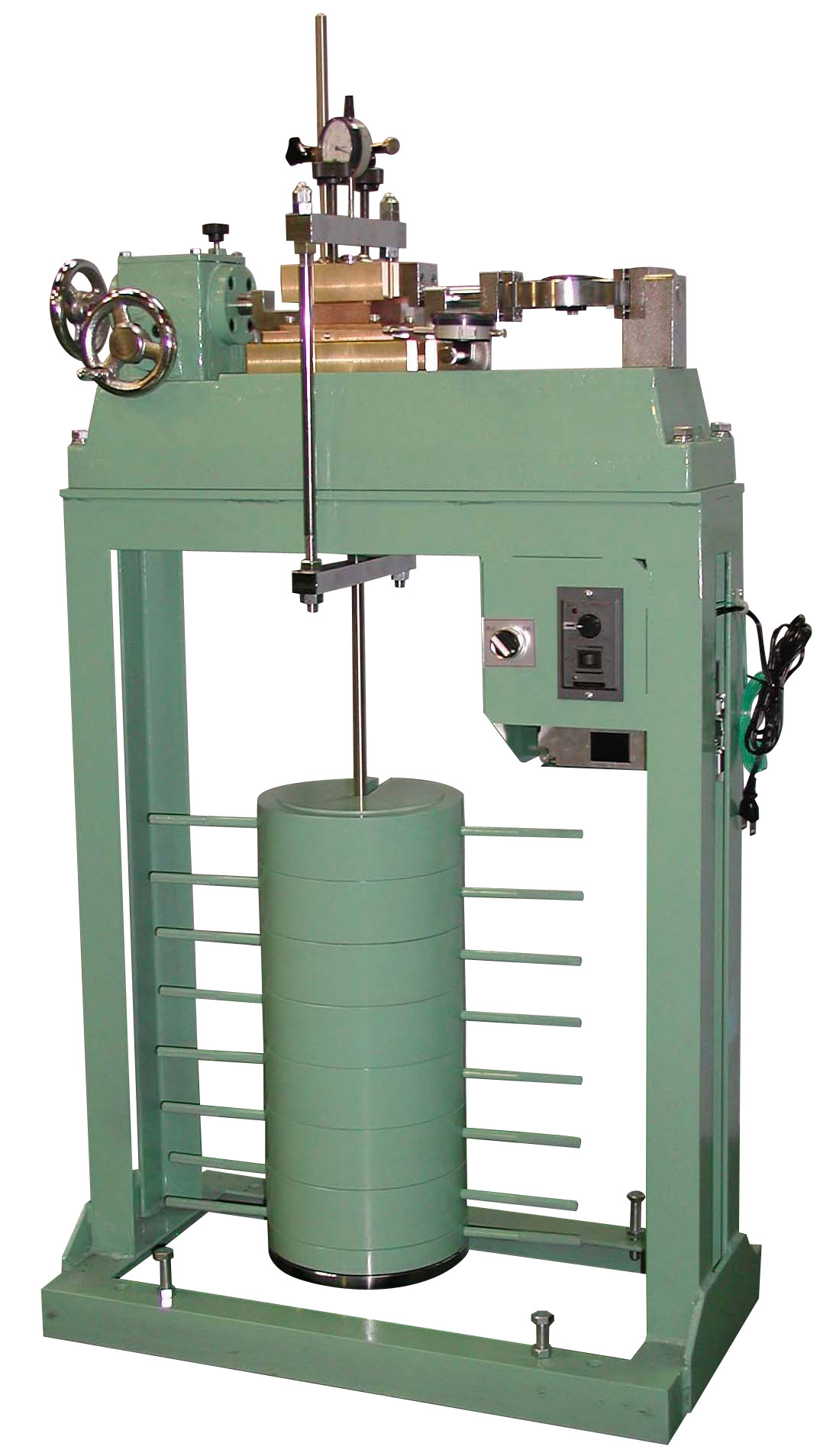

KS-173 電動型小型一面せん断試験機 |

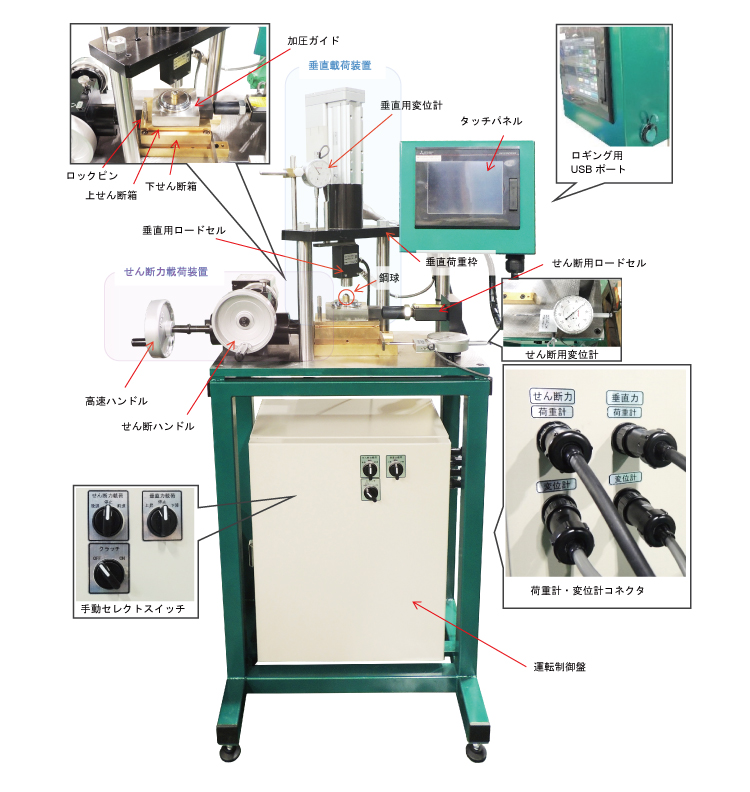

KS-236（当該製品） デジタル型小型一面せん断試験機 |
|---|---|---|
| ・シンプルで故障が少ない。 ・電源不要。 ・ウエイトで荷重をかける。 ・操作は簡単だが手間がかかる。 |
・モータ駆動で繰返し試験が容易。 ・速度設定器で一定速度でのせん断が可能。 |
・ロードセルを搭載。 ・自動制御・データ記録が可能。 ・タッチパネルで操作が簡単。 ・高性能・多機能。 |
| せん断箱 | 試料寸法 φ60×H20mm |
|---|---|
| せん断力載荷装置 | ギヤモーター 0.2kW |
| せん断力 1kN 分解能0.1N | |
| せん断速度 1～10mm/min | |
| 圧密載荷同地 | 電動アクチュエータ 40W |
| 圧密荷重 1kN | |
| 計装機器 | せん断荷重用ロードセル 容量1kN |
| せん断荷重用デジタル変位計 1/100 容量50mm 25～30m | |
| 圧密荷重用ロードセル 容量1kN | |
| 圧密荷重用デジタル変位計 1/100 容量10mm | |

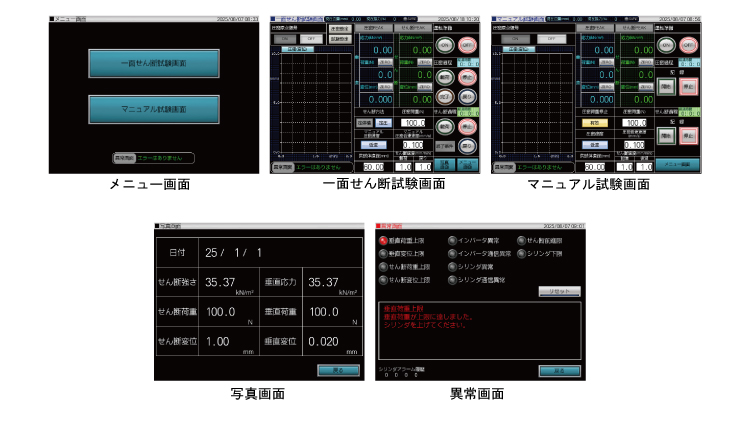

| 運転制御ボックス | タッチパネル：せん断速度設定、荷重・変位の表示と記録 |
| クラッチ入切スイッチ | |
| 運転・停止ボタン | |
| データ出力用USBコネクタ | |
| 所要電源 | AC100V 15A |
| 付属品 | ・抜取カバー ×1 |
| ・カッター ×1 | |
| ・トリミングリング ×1 | |
| ・試料押出し器 ×1 | |
| ・ロックピン ×1 | |
| ・上部有孔板 ×1 | |
| ・下部有孔板 ×1 | |
| ・焼結フィルタ φ60×t10mm濾過制度40μm ×1set | |
| ・ステンレススペーサ上下 φ60 ×t1 ×2set | |
| ・直ナイフ ×1 | |
| ・上部せん断箱 ×1 | |
| ・下部せん断箱 ×1 | |
| ・加圧ガイド ×1 |
