【KS101】油圧式シンウォールチューブ抜取り装置 / 採取土の押出し装置
シンウォールチューブを鉛直に立て、下方より油圧圧力を加えて一定の速度で押出す装置です。
シリンダーを3段にする事により装置がコンパクトになり作業性が良くなっています。

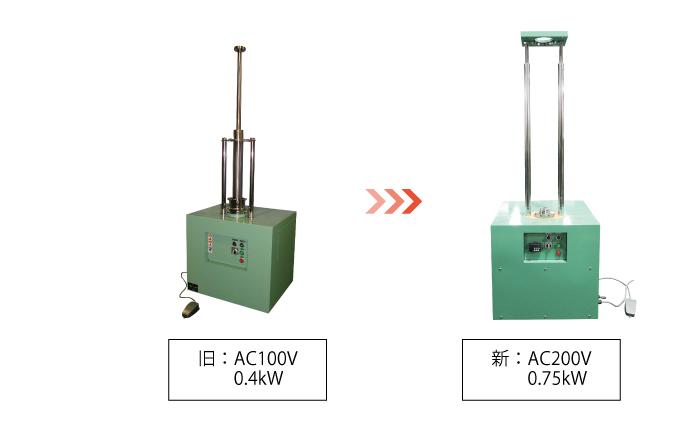

抜取推力を約2.5倍にリニューアルしました！

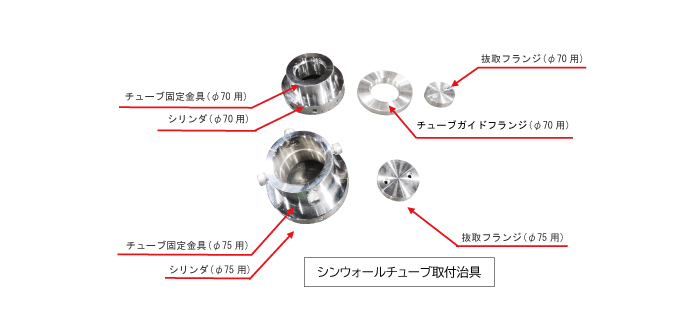

【機器の構成】
【仕様】
| 対応チューブ径 | 金属製シンウォールチューブφ75/Φ100 |
|---|---|
| オプションアクリル製シンウォールチューブφ70 | |
| 抜取ストローク | 最大1,000mm |
| 抜取速度 | 4～20mm/sec(10～50Hz) 低速シリンダ作動時 |
| 抜取荷重 | 低速シリンダ作動時60kN |
| 高速シリンダ作動時13kN | |
| 抜取速度設定 | インバータコントローラー |
| 油圧ポンプモータ | 200V 0.75kW |
| 電源容量 | 10A |
| 抜取フランジ | 金属製シンウォールチューブφ75用/Φ100用 1個 |
| オプションアクリル製シンウォールチューブφ70用 1個 | |
| チューブガイドフランジ | オプションアクリル製シンウォールチューブφ70用 1個 |
| チューブ固定金具 | 金属製シンウォールチューブφ75用/Φ100用 1個 |
| オプションアクリル製シンウォールチューブφ70用 1個 | |
| 操作パネル | 油圧ポンプ“運転”“停止” |
| 切替スイッチシリンダ“上昇”“停止”“下降” | |

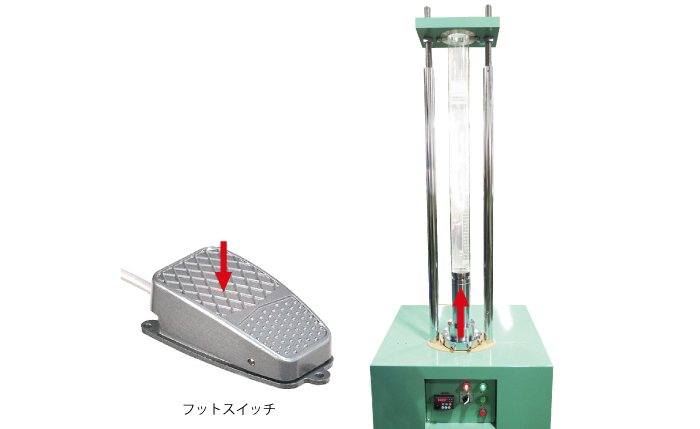

| フットスイッチ | 上昇用 |
製品ページ：油圧式シンウォールチューブ抜取り装置 75mm及び100mm
【オプション】

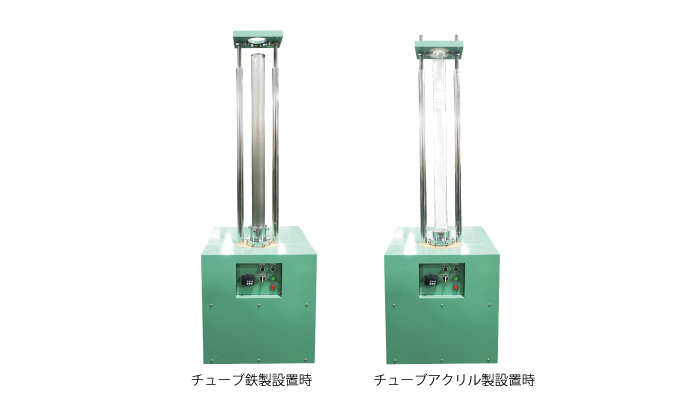

鉄製のシンウォールチューブ以外にアクリル製にも対応
